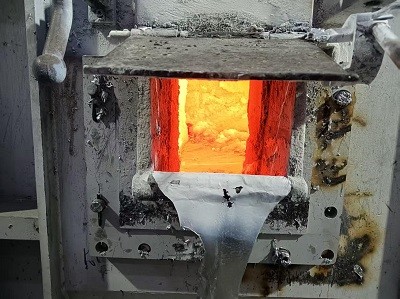

铝水里的“隐形炸弹”和“金属沙粒”：氢与渣的全面剿灭指南

在车间干了半辈子，我最怕听两句话。一句是化验室跑来说：“张工，这批样氢含量超标了。”另一句是后道工序骂娘：“这板子轧出来全是针孔！这铸件加工面有夹渣！”这两句话的根源，十有八九都指向熔炼炉里那锅铝水没处理好——里面的 “氢” 和 “渣” 没弄干净。

今天，咱就抛开那些复杂的曲线图，用一个老熔炼工的眼睛和手，带你把这俩最头疼的“敌人”看个清清楚楚，再讲讲在炉子里怎么把它们收拾服帖。

第一部分：敌人是怎么混进来的？——氢与渣的来源

先说 “氢”，这家伙是铝水里最隐蔽的破坏分子。它不像渣你能看见，它完全溶解在铝液里。它的主要来源就三个：

1. “喝”进去的水：这是大头。铝锭、回炉料表面带的水分、油污，炉膛耐火材料没烘透带来的潮气，甚至潮湿的压缩空气，一到高温全都分解成氢原子，嗖一下就钻进铝液里了。尤其是雨季，空气湿度大，炉门一开，潮气往里灌，吸氢量蹭蹭往上涨。
2. “反应”出来的气：铝液本身化学性质活泼，高温下会和炉气中的水蒸气发生反应，生成氧化铝和氢气。这个反应只要温度够，就在持续进行。
3. “带”进来的杂质：一些油脂类污染物在高温下裂解，也会产生氢气。

再说 “渣”，这指的是铝液里的非金属夹杂物，主要是氧化铝（Al₂O₃）。它的来源更直观：

1. “炼”自己炼出来的：铝和氧气天生亲密，只要暴露在空气中，瞬间形成氧化膜。加料、搅拌、转运，任何搅动都会把表面氧化膜卷入内部，形成渣。
2. “带”进来的脏东西：炉料表面的泥沙、耐火材料剥落的颗粒、熔剂带来的杂质，都是渣的来源。
3. “烧”出来的副产品：熔炼过程中，一些合金元素（如镁）氧化，或者熔剂与铝液反应，也会生成新的化合物成为渣。

这些氧化渣不仅本身是杂质，它更可恶的是会像海绵一样吸附住铝液，大大增加金属的损耗。想知道它怎么偷走你的利润，以及如何系统地降低烧损，可以参考这篇干货 《什么是铝合金熔炼的“烧损”？如何降低烧损率至最低？》。而铝液的纯净度，特别是氧化渣含量，直接决定了高端铝箔的命运，这点在 《好熔炉 熔炼炉铝液纯净度|铝箔针孔率影响|厂家案例》 里有残酷而真实的案例。

第二部分：不除干净的代价有多大？——氢与渣的危害

如果不管它们，你的产品会遭遇什么？咱们说点实在的：

氢的危害（主要导致“气孔”）：

• 对压铸件：铝液在压射充型时压力骤变，溶解的氢会析出形成气泡。留在件里就是皮下气孔、缩孔，加工后表面出现黑点或孔洞，导致件漏气或强度不达标。
• 对轧制板带箔：轧制过程中，氢在层间析出，形成白色亮斑、起泡，严重时板材直接分层报废。做超薄的双零箔？针孔多到能透光。
• 对锻造件/航空件：那是灾难性的。内部氢脆直接导致疲劳性能骤降，事关安全，绝不放过。

渣的危害（主要导致“夹杂”）：

• 破坏材料连续性：渣颗粒就像金属里的硬质沙粒，是应力集中点，直接降低强度、塑性和疲劳寿命。
• 导致加工缺陷：在后续轧制、拉伸、车铣加工时，夹杂物处容易开裂、起皮、表面粗糙。
• 影响工艺性能：恶化铝液的流动性，堵塞过滤片，影响阳极氧化表面质量。

第三部分：炉内战场上的剿灭战——精炼除气技术全解

知道了敌人是谁、从哪来、有啥坏处，最关键的就是在炉子里——在铝水出炉前——把它们干掉。现在主流的炉内处理就是一套组合拳：“除气” 和 “除渣”。

1. 旋转除气（转子精炼）：这是除气的王牌技术
   现在稍微上点规模的厂，炉子旁边都配这么个装备。它的核心是一个高速旋转的石墨转子，把通入的惰性气体（通常氮气或氩气）打散成极其细小的气泡，均匀吹入铝液深处。

• 除氢原理：根据分压差原理，铝液中的氢原子会扩散进入这些惰性气泡，随着气泡上升被带到液面逸出。气泡越细、越多、分布越均匀，除氢效果越好。
• 除渣辅助：上升的小气泡会吸附悬浮的氧化渣颗粒，把它们“夹带”到表面，进入浮渣层。
• 关键要点：转子转速、气体流量、插入深度和处理时间，需要根据炉子大小和铝液量优化。不是开着就行了，参数不对效果打骨折。

2. 熔剂精炼：这是除渣和辅助除气的化学手段
   往铝液中加入固体或气体熔剂（常用的是含有氯盐、氟盐的混合物）。

• 除渣原理：熔剂能改变氧化渣与铝液之间的界面张力，使渣粒更容易相互聚集、上浮，方便扒除。同时能润湿、溶解部分氧化膜。
• 辅助除氢：某些熔剂（如六氯乙烷）分解产生的气体（氯气）同样有除氢效果，且氯气还能和氢生成HCl逸出。
• 注意事项：熔剂用量和质量至关重要。加多了会带来新的盐类夹杂，腐蚀炉衬；加少了没效果。一定要用正规厂家产品，并按工艺添加。

3. 联合精炼：1+1>2的实战选择
   在实际生产中，尤其是对质量要求高的场合，“旋转喷吹惰性气体 + 定量加入精炼熔剂”是黄金搭档。先通过旋转除气把大部分氢和部分渣去掉，再配合适量熔剂净化，进一步降低渣含量和残留氢。这就像先用筛子筛，再用磁铁吸，双重保险。

给不同规模厂子的实话：

• 小作坊/小炉子：如果上不起旋转除气机，至少要用好精炼熔剂和喷枪。买把质量好的石墨喷枪，把氮气或氩气通到铝液底部吹一吹，比什么都不做强百倍。扒渣前一定要撒覆盖剂，让渣聚拢。
• 正规压铸/型材厂：旋转除气机应是标配。别省这个钱。它带来的良品率提升和废品减少，很快就能回本。要定期检查转子损耗，及时更换。
• 高端板带箔/航空材厂：你们玩的是极限。除了炉内高效联合精炼，炉外还要配在线除气系统（如SNIF、ALPUR）和深床/陶瓷板过滤。炉内是初战，炉外是决战，目标是将氢含量控制在0.10ml/100g Al以下，渣粒尺寸控制在微米级。

说到底，精炼除气不是一道可选的工序，而是熔炼工艺的心脏环节之一。它的成本，远低于因氢脆和夹杂带来的废品、客诉和信誉损失。记住一个原则：干净的铝液，是生产一切好产品的基础。你如何对待炉子里的铝水，铝水就会如何回报你的产品。

想深入了解不同应用场景下如何配置精炼设备，或者看看各家品牌在除气系统上的真实表现，欢迎随时回到我们 好熔炉 的首页查找更多深度内容和技术对比。
