耐火材料百科全书：从酸性到碱性，熔铝炉用耐材的选择逻辑

在熔铝炉高达900°C的火焰与铝液的轮番冲击下，炉衬耐火材料所经历的是冶金工业中最为严酷的服役环境之一。选择不当的耐火材料，轻则导致能耗飙升、生产中断，重则引发漏铝爆炸等灾难性事故。从酸性到碱性，从定型砖到不定型料，耐火材料的世界纷繁复杂。本文将为您构建一套清晰的逻辑体系，让您不仅能看懂参数，更能为您的熔铝炉做出最经济、最安全、最持久的“内衬铠甲”选择。

一、熔铝炉服役环境：理解“敌人”是选材的第一步
要选对材料，必须首先认清它要抵抗什么：

化学侵蚀：

铝液渗透： 熔融铝及其合金（尤其是含镁的）具有极强的渗透性，能沿耐火材料的气孔和微裂纹侵入内部，与之反应生成新相（如刚玉、尖晶石），导致材料结构疏松、剥落。

熔剂与渣的侵蚀： 精炼用的氯盐、氟盐熔剂，以及富含碱金属（Na、K）的铝灰渣，对多数耐火材料都有强烈的化学腐蚀作用。

热机械应力：

热震（温度剧变）： 加料、扒渣、停炉等操作导致炉内温度剧烈波动，材料内部产生巨大应力，导致开裂、剥落。

机械冲刷与磨损： 铝液的流动、电磁搅拌、人工扒渣操作，对炉底、炉墙和炉口造成持续磨损。

热负荷与保温要求： 需要材料在承受高温的同时，具备良好的隔热性能，以减少散热损失。

二、核心材料图谱：从酸性到碱性的四大阵营
根据化学矿物组成，耐火材料主要分为酸性、中性和碱性，它们在熔铝炉中的应用逻辑截然不同。

核心结论： 对于绝大多数铝合金熔炼炉，以Al₂O₃为核心的中性耐火材料是绝对主力。其中，高铝质（Al₂O₃ 48%-80%） 和 刚玉质（Al₂O₃ >90%） 材料构成了炉衬的骨架。

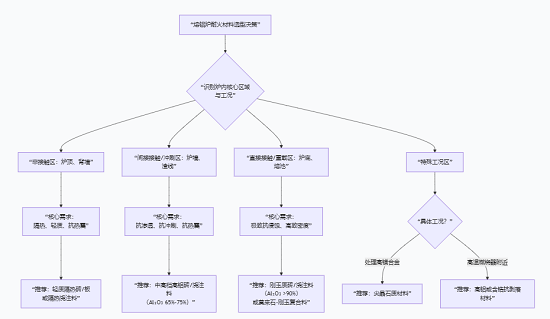

三、实战选择逻辑：一张决策流程图与五大黄金法则
面对具体炉型、工艺和预算，如何决策？请遵循以下流程与法则：

法则一：分区施策，避免“过度设计”或“设计不足”

炉底、熔池工作层： 直面铝液，必须使用最高等级的抗侵蚀材料（如刚玉质）。这是不能省钱的“心脏地带”。

炉墙、渣线区： 承受铝液冲刷、温度波动和熔渣侵蚀，推荐使用优质高铝材料（Al₂O₃ >65%）。

炉顶、背墙： 不与铝液直接接触，核心需求是隔热保温和抗热震，可选用轻质高强隔热材料。

燃烧器、观察孔周围： 温度波动最剧烈，需选用抗热震性极佳的特殊材料。

法则二：关注微观结构，而非只看化学成分

气孔率与孔径分布： 低的气孔率（<18%）和细小的孔径能有效阻隔铝液渗透。这是评判材料抗侵蚀能力的金标准。

体积密度与强度： 高体积密度通常意味着更致密，抗冲刷能力强。

热膨胀系数： 系数越小，材料抗热震性能通常越好。

法则三：在“定型制品”与“不定型材料”间明智选择

定型制品（砖）： 尺寸精确，性能稳定，施工简便快捷，但存在接缝弱点。适合形状规整、要求快速维修的部位。

不定型材料（浇注料、捣打料、可塑料）： 整体性好，无接缝，可塑造成复杂形状，但施工质量依赖人工技术，需烘炉。特别适合炉底、复杂形状部位及整体炉衬。

趋势： 现代大型熔铝炉越来越多地采用 “整体浇注”或“预制块拼装” 技术，以消除砖缝弱点。这正是《老师傅拆解》三个牌子的熔铝炉，打开炉门后我看到的不只是砖头…等文章中，评判炉子“内功”高低的关键看点。

法则四：将“施工与烘炉”视为材料的一部分
“三分材料，七分施工”。再好的材料，如果施工时加水不当、振捣不匀，或烘炉曲线（从室温升至工作温度的升温和保温程序）不合理，都会导致早期开裂、剥落，寿命大打折扣。必须要求供应商提供详细的施工指导与科学的烘炉曲线。

法则五：建立全生命周期成本（LCC）观念
廉价材料可能初期节省30%的成本，但寿命只有优质材料的一半，更换导致的停产损失和施工费用可能数倍于材料差价。选择时，应计算每吨铝产量的耐火材料成本，而非只看每吨材料单价。

结语：耐材是科学与经验的结晶
选择熔铝炉耐火材料，是一场在化学相容性、热力学稳定性、机械强度与经济性之间的精密平衡。它没有唯一的答案，但有清晰的逻辑。

一个优秀的选材决策，始于对工艺环境的深刻理解，成于对材料性能的精准把握，终于对施工细节的严格执行。当您能清晰地为炉子的每个部位“量身定制”其内衬时，您所获得的不仅是一套更耐用的炉衬，更是更稳定的生产、更低的能耗和更高的安全边际。

本文为您构建了熔铝炉耐火材料的系统性选型框架。实际应用中，针对感应炉坩埚、塔式炉预热区等特殊部位，还有更多专用材料（如碳化硅、氮化硅结合碳化硅等）。如需了解不同炉衬砌筑工艺的现场细节与质量对比，或获取具体材料的技术参数与供应商评估，请访问好熔炉平台——您身边的金属热工材料与装备知识库。
