塔式炉原料要求：铝屑处理指南及真实案例

文/李工，高级工程师，十二年铝合金熔炼炉热工与燃烧系统设计经验

去年冬天，江苏无锡一家汽车配件厂的林总在电话里叹气：“李工，我们车间每天产出四五百公斤铝屑，以前都当废品卖了。今年铝价涨得凶，老板让我们自己回收熔成铝水。我把铝屑直接往塔式炉里倒，结果炉子里冒黑烟，铝水表面浮了一层黑渣，扒出来的渣比铝水还多，烧损都快20%了。这炉子是不是不适合加铝屑啊？”

我问他：“铝屑进炉前除油了没有？压块了没有？”他愣了一下。

“都没有，直接从车间的废料桶里倒进去的。”

“那你不是往里倒铝屑，是往里倒炸弹。”

塔式炉设计出来就不是吃“粗粮”的。它的预热段和熔池是顺流设计，料从塔顶下、热从熔池上。松散铝屑比表面积大，在预热段就被烘成氧化铝粉末，还没进熔池就废了。毛刺状的铝屑不但容易卡在预热通道里架桥，还会加剧炉膛压力波动。

要让它好好回收铝屑，得先把原料“伺候”到位。今天这篇，我就把塔式炉对铝屑的脾气要求、预处理流程和实战案例完整梳理一遍。

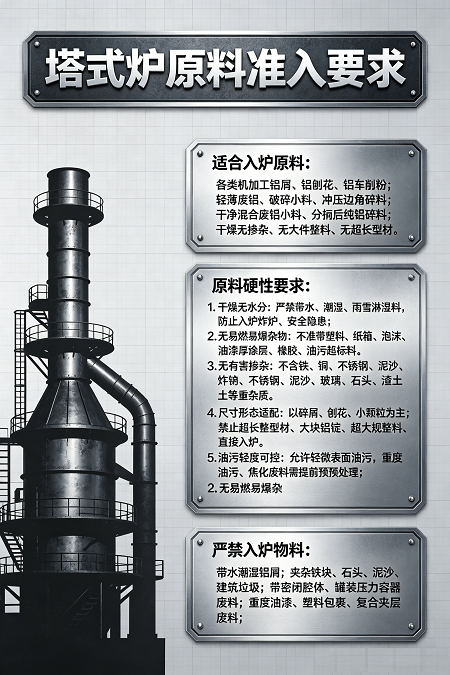

一、塔式炉的“嘴刁”属性：原料必须过三关

塔式炉的核心优势是“逆流换热”。冷料在塔顶预热段被上升的烟气烤到接近300-400℃，再坠入熔池快速熔化。这套设计的节能效果建立在“料能顺利下滑、烟气能均匀穿孔”的基础上。所以塔式炉对原料的要求比反射炉严格得多，必须过“三关”。

第一关：块度关——不要“小棉絮”，要有“落脚处”

松散铝屑的堆密度只有0.1-0.2吨/立方米，又轻又蓬松。倒入加料口后会被热烟气直接吹走，形成粉尘堵塞排烟管道。想解决这个问题，要么和铝锭、型材废料按比例混合（锭材和铝屑的大致比例可达1.4:1），让大块料给铝屑“搭架子”一起下沉；要么用压块机压成密度1.9-2.1吨/立方米的块状，有自己的“分量”才不会被烟气带走。2024年江门市一个年处理3万吨含油铝屑的项目，就明确要求通过烘干回转窑干燥去除铝屑表面油水后再入炉。

第二关：干湿关——含水含油等于埋地雷

含油含水的铝屑直接入炉，是车间事故的头号隐患。铝液表面有水分时，水分瞬间汽化体积膨胀上千倍，将熔融铝液高高溅射形成煮豆燃豆箕式的爆炸。哪怕不爆炸，油污也会在预热段挥发成黑色浓烟，污染烟气处理系统，处理成本陡增。

第三关：纯净关——不进铁杂，不进泥沙

铝屑往往混杂着铁螺钉、含铁切片、石墨残留物、砂石和玻璃渣碎片。铁入炉后与铝形成FeAl₃金属化合物，成品切削时刀具磨损大、加工面光洁度差。超过一定限值还会严重破坏铝合金结晶组织，产生热脆和缩裂现象-。磁选除铁是铝屑预处理必不可少的一道工序-。

二、铝屑预处理“四步法”：从废料到原料

要让铝屑达标入塔式炉，预处理的四个环节一个都不能少。

炉料必须表面清洁无腐蚀，做到无灰、无油污、无水，否则会影响合金熔体的纯洁度——连基本的三无要求都做不到，就别怪炉子不干活-。

2023年辽宁忠旺集团的一项研究表明，对废料进行除油和压实处理后，废料回收率可提高至73%以上，铸锭内部无羽毛晶、夹杂和疏松等缺陷；如果进一步加上烘干处理，再生合金的力学性能和硬度达到最佳。这说明预处理每多一道工序，最终产品都比上一轮更接近一级品的品质标准。

三、塔式炉“吃”铝屑的典型路线

处理好的铝屑块从加料塔顶投入，在预热段被逆流而上的烟气加热至300-400℃，油气、水分受热先行挥发，被引风机经排烟系统送出，进入布袋除尘和活性炭吸附等烟气净化装置-。含油废气经二燃室充分分解净化，实现危废资源化利用。预热好的铝屑落入熔池快速熔化，烧损率明显低于普通反射炉。

带铝屑熔化室的塔式炉可将铝屑输送入涡流室中，泵室叶轮旋转产生推力将铝屑推入保持室熔化，与铝锭投料系统互不干扰。同时配有集尘设备，捕集率可达到较高水平，满足环评验收要求-。如果铝屑含油量较高（如CNC切屑），预处理需增加离心或蒸馏环节。一种由废杂铝再生目标成分铝合金的方法，采用低温蒸馏除水除油或低氧热脱漆工艺去除其中的水和有机物，从源头上削减了有机物带入烟气系统的负荷。

四、真实案例：江苏某压铸厂的铝屑回收账本

2024年底，江苏一家压铸厂的新线正式投产。他们选了一条回转窑干燥加双室炉的组合线（年处理3万吨含油铝屑），通过回转窑干燥去除铝屑表面油水后，洁净铝屑经双室炉重熔制成铝屑复化锭，生产出再生铝锭材料作为已有项目的原料使用；含油废气经二燃室充分分解净化，最终实现危废资源化利用。从投产半年后的数据看，再生铝锭单位产品综合能耗控制在110.55千克标准煤/吨以内，低于多数同行老炉子的排放数据。

常州一家压铸厂用塔式炉带烘干压块预处理做铝屑回收，吨铝天然气消耗从75m³降至38m³，金属烧损率从2.1%降至1.2%-21。如果把塔式炉的多级余热梯级利用技术加进去（高温烟气先预热助燃空气至700℃，再通过板式换热器将废铝加热至300℃，最终排烟温度低于180℃），吨铝综合能耗还能再降18%左右。这套三级回收体系目前已在炬鼎热能的QDW系列等塔式炉上得到工程验证-。

如果您关注铝屑熔解炉的最新规格信息，可以联系炬鼎热能等厂家的技术销售团队获取详细的型号参数及报价。以炬鼎为例，其含油铝屑脱油率能达到极高的水平，配套集尘设备捕集率高，已形成从预处理到熔炼再生的完整生态链-。

写在最后

上周林总给我发消息：“李工，铝屑压块设备装好了，滤芯每月换，现在压出来的块投进去，炉膛温度波动压下来了，烧损降到了5%以内。铝水品质也上来了，连带着压铸件废品率都降了。”

塔式炉本身是铝熔炼领域的尖兵，但用不好比反射炉还难伺候。铝锭、废料随便往里塞那是反射炉能凑合的玩法；要让塔式炉好好干活，必须把原料分类和预处理环节做扎实。把料先伺候好了，炉子才能用更低的能耗和烧损把利润还给你。

相关阅读：

• 《再生铝回收炉型选型指南：双室炉、塔式炉、侧井炉全方位对比》（好熔炉2026）
• 《塔式炉省气的真正密码：物料运动轨迹的门道与实战翻车实录》（好熔炉2026）
• 《塔式炉在铝屑回收中的独特优势：高回收率与低烧损率》（好熔炉2026）

关于作者： 李工，高级工程师，从事铝合金熔炼炉热工与燃烧系统设计十二年，目前担任“好熔炉”平台特聘燃烧系统技术顾问。

【好熔炉(https://www.haoronglu.com/)】，您身边的铝合金熔炼炉顾问。铝屑回收预处理搞不定、塔式炉“吃不下”回头料——来好熔炉找李工，帮你定制从除油压块到熔炼优化的全套铝屑回收方案。
