塔式炉的自动加料系统配置：振动给料、皮带输送、行车抓斗

前两天，江西南昌一家再生铝厂的张厂长给我发来消息：“李工，我们准备上一台8吨塔式炉，厂家说自动加料必须配。可我看了几家方案，有的推荐振动给料机，有的推荐皮带输送机。我们这原料主要是铝锭和型材废料，铝屑比例不高。您帮我看看，到底选哪种合适？”

这个问题非常有代表性。塔式炉的核心优势在于连续熔炼和烟气逆流预热。但如果加料系统不给力，效率再高的炉子也发挥不出来。加料速度跟不上，炉子只能“半饥半饱”；堵料卡壳，整个生产线都要受影响。

今天这篇文章，我就把塔式炉最常用的三种自动加料方案——振动给料机、皮带输送机和行车抓斗，从工作原理、适用场景到优缺点一一道来，帮你找到最适合自己工况的搭配方案。

塔式炉的加料逻辑

聊加料之前，先简单说说塔式炉的运行逻辑，这直接关系到加料系统的选型。

塔式炉名字来自它的钟楼结构。炉体顶部是一个高达数米的加料塔-。冷料从塔顶加进去，靠重力自然下落到熔池区。在滑落的途中，从熔池反冲上来的高温废气（800-950℃）会与冷料充分接触，把料预热到300℃以上.

这套“逆流换热”逻辑是塔式炉的核心节能密码-。它能实现吨铝气耗远低于传统炉型。因此，塔式炉的加料系统不需要一下子推一大车料进去，而要求连续、稳定、可控地把料送进预热塔。这就对加料设备的持续工作能力、流量控制精度以及对不同料型的适应性提出了更高要求。

振动给料机

振动给料机靠激振源（一般是两台振动电机）产生高频线性振动。料槽在振动作用下产生加速度，当加速度垂直分量大于重力加速度时，料槽里的物料就被抛起，沿抛物线轨迹向前跳跃式运动-。这种跳跃运动的输送方式磨损小且不易堵塞。

在铝熔炼行业，振动给料机多用于向熔炼炉内定量投加合金辅料，或者配合大倾角皮带等设备向塔式炉预热塔精确喂料。铝熔炼炉专用的加料机构能有效降低人工劳动强度，提高作业效率-。

铝熔炼炉加料机构的最新专利中，采用了轨道行走轮结构和升降组件设计，能够根据需要对振动加料机的高度进行适应性调整，提高了整个装置的使用范围。此外，部分高端振动给料机用于分阶段精准控制炉料加入量，通过五段振动（强振、强振溜料、过渡、弱振、停振）的数学模型来控制加料量，保证每次加入的炉料精准可控-。

在铝熔炼的实际应用中，我们也可以对振动给料机进行合理化改装。比如，可以配合提升机一同嵌入固定，在其上方设置中间料斗，让料斗里的料先落到振动槽上，再由振动槽均匀送入塔内。

振动给料机最适合以下场景：长距离输送需求不多的场合；处理粉状、颗粒状原料或铝屑多的车间；对加料精度要求高的合金配料场景。不太适合以下场景：处理大量长条型材废料且未做预破碎的车间；对噪音控制有要求的车间。

皮带输送机

皮带输送机通过电机驱动滚筒，带动皮带循环运行，将落在皮带上的物料从一端送到另一端。这是各种生产线上最常见的连续输送设备，从矿场到建材厂到处都在用。

在铝熔炼行业，皮带输送机多负责承担从原料仓到炉前料斗的长途搬运任务。加上防护罩后，它甚至可以输送被预加热到100-200℃的温料，提前进入“预热节能模式”。更先进的链板式输送机，有滑板承接铝锭并将其导向滑入炉内，全程自动化，大大降低劳动强度和安全隐患。针对铝合金碎薄料，设计两级皮带输送系统可与螺旋输送机和干燥筒联动，在运输过程中就能完成物料的加热祛湿预处理，以提高熔炼效率减少资源浪费。

皮带输送机最适合以下场景：料场与炉子距离远，需要长距离转运的车间；大规模、大批量连续生产的工厂；原料形态以铝锭、压块料为主的产线。不太适合以下场景：铝屑比例很高（预处理不到位皮带大量漏料）的车间；高温区投料且没有采取隔热防护的场合；长条料、尖角料多且未预处理的线。

行车抓斗

行车又称天车。行车抓斗加料，用起重机把大型抓斗吊到原料堆上方，抓斗闭合“咬”起一斗料，然后行车开到炉口上方，抓斗张开把料投进预热塔。这是最传统、最灵活的加料方式，也是许多老式熔炼车间的主力。在一些熔炼车间，工人仅凭经验用行车加料，容易造成炉温波动。

但行车抓斗也有很多局限性：它本质上是“定量、间歇加料”，抓一斗倒一斗，和皮带秤那种稳定的连续加料完全是两码事。倒料不均匀容易导致炉膛内料层时厚时薄，破坏炉内稳定的热平衡系统。对炉内料位的动态感知依赖操作工经验，很难精准闭环控制。人机协同要求高，特种设备操作必须持证上岗。

最简单的升级办法是把行车加料的信息系统数字化。中国铝业某团队就升级了加料车间的系统，将料位监测从开关量升级为模拟量连续监测，加装了电子标签识别系统，让天车自动识别设备号，还能通过手机小程序随时掌握料况-。

行车抓斗最适合以下场景：小型车间、不太适合大规模连续生产线的老厂房；原料来源极其复杂，各种异形料、大块料处理需求多的工厂。不太适合以下场景：追求全自动、黑灯工厂的现代化铝加工企业。

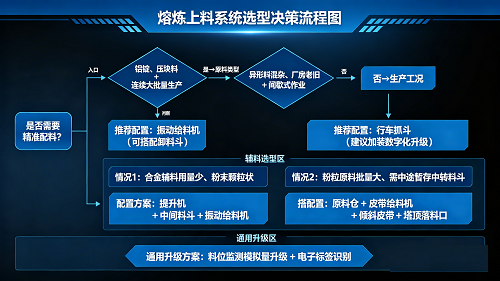

整体选型对比

这几种加料方式使用时也讲究组合搭配，不是非此即彼。长距离搬运用皮带输送机和振动给料机接驳，最终到塔顶入料口双方衔接点对好落差；行车则作为辅助加料系统，处理超规格的大块料或临时补料，形成多级联动的可靠上料体系。

智能加料与自动配料

塔式炉的优势在于自动化运行。要想实现真正意义上的全自动熔炼，加料系统必须与配料系统联动。一套完整的自动配料系统，必须要有光谱数据采集、合金添加量自动计算、以及向加料设备发送指令和校验功能。

智能配料系统通过接收光谱数据，结合辅料的吸收率、有效成分含量和光谱元素的标准值，自动核算20多种辅料的精确添加清单，可降低由于冗余配料导致的成本浪费-。然后再基于称重传感器将指令发送给机器人或皮带传输系统精确投料。

当AI算法介入后，传统加料模式就彻底改变了。它可以根据工艺要求精准控制铝锭投放速度与数量，甚至通过AI算法，根据铝液成分实时调整废料添加比例，实现资源的最大化利用-。其配置方案通常是一台立式预热塔，塔顶配备全自动加料仓，料仓底部装有振动给料机或皮带配料秤来控制流量。加料全流程由PLC控制，与炉子温度、供气、出铝等模块无缝协同，最大化发挥塔式炉的连续熔炼潜力-。

皮带输送机选型参考

选择皮带输送机时，核心是选定其核心部件。电机功率通常为1.1kW-15kW不等，减速机应选择与电机能匹配的国产品牌；速度可通过变频器从0-12m/min大范围调节。皮带材质推荐选用耐高温型（可耐200℃左右的瞬时高温），这对于可能需要输送预热后温料的车间是比较有必要的。同样是铝合金熔炼炉的自动加料装置，在落料口滑板与链板输送带之间的间隙非常小，这种设计可以有效防止铝锭被夹住；同时还配有侧板和阻尼板，确保铝锭在下滑时的导向限位。长距离运输时，最好在沿线加装防滚落支架或防护罩，车间里人来人往，避免安全事故。

侧进料投料机：解决长条料卡堵痛点

传统塔式炉加料口在塔顶，用叉车把料升到五米高再倒进去。如果料里混了长条型材、大块浇冒口，非常容易横卡在预热通道里。以前堵了只有工人拿钢钎去捅，效率低下还有安全隐患。

苏州炬鼎热能的工程师团队发明了侧进料投料机（专利号ZL202021716767.1）。这种结构从炉子侧面通过斜溜槽把料滑进预热通道，溜槽入口加装了预破碎装置，两个带齿辊子会把长条料先压断再进炉，从根源上解决了卡料问题。搭配变频控制的皮带输送机，可以根据炉内料位自动调节加料速度，保持料层厚度适中。当塔式炉处理料型复杂、长条料比例高时，强烈建议选用带预破碎功能的侧进料方案，而不是再从塔顶硬倒。

投资回报分析

虽然加料系统前期投入不小，但它回报周期很短。以年产2万吨铝制品的再生铝厂为例，配置一套全自动塔式炉加料系统，其前期的投入可能在几十万到百万不等。但如果能降低工人劳动强度，节约人工费；稳定控制原料加入节奏避免炉子“吃撑”或“挨饿”，保证燃烧效率节能降本；结合AI配料提高成品率降废品等。综合算下来，一般在18个月内就可收回全部自动化系统投资。账不能只算设备本身，更要算自动化带来的人才节约、能效提升和产能提升。

写在最后

最后再把张厂长的问题给个明确回答。如果你的原料以铝锭和型材废料为主，连续熔炼模式建议优先考虑皮带输送机+振动给料机的组合方案。如果长条料偏多，务必选择带预破碎装置的侧进料方案。至于行车抓斗，可以保留作为备用的应急上料手段，不建议作为主线主力。

塔式炉本身是铝合金熔炼领域的“尖兵”。给它配上一套称心如意的上料系统，炉子才能安心把活干好。你的加料系统不仅是个搬运工，更是炉子听话的“嘴巴”，炉子吃得顺畅，烧得省气，出铝干净，你的利润自然就来了。
