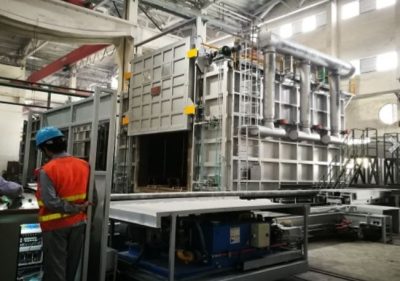

50吨以上大型反射炉的钢结构设计：热膨胀与应力控制

干反射炉这一行，我见过太多老板盯着耐火材料、烧嘴、控制系统操心，以为那是炉子的“心脏”。但真正决定一台50吨甚至上百吨的大型反射炉能撑多少年不垮塌、不漏铝，往往是脚下那套钢结构的底子。

50吨铝水大概六七十个立方，比一台中型油罐车还多。这么大的高温熔体装在炉子里，钢结构要承受的不只是自重和炉料，还有热膨胀产生的巨大推力，以及炉膛里上千度高温对金属的持续考验。

搞不好，刚交付的新炉子因为设计失误钢结构崩裂，炉体歪斜卡死扒渣机，炉内耐火砖被挤压脱落，铝液漏穿钢壳直接漏在车间地面。这套惨剧，我在湖南一家再生铝厂亲眼见过，那次三条线全停了两个月，十几号人守着现场整改。

一、“不死的癌症”：大型反射炉钢结构的热膨胀之殇

反射炉炉头操作温度一般1400-1500℃，钢壳表面就算有耐火砖隔热，温度也能达到150-350℃。一个长10米、高3米的炉体钢板，从常温升到工作温度，纵向膨胀量能达到16.8毫米，横向6毫米，高度方向3.6毫米。三个方向同时膨胀，如果结构设计时没给它留够“活动筋骨”的空间，巨大的热应力会直接找最薄弱的地方释放——焊缝开裂、立柱弯曲、炉体变形、耐火砖被挤裂。

炉底由石棉板、保温砖层、粘土砖层、镁铝砖或镁砖层自下而上砌筑，炉墙多采用镁铝砖或镁铝砖，这几层材料在高温下也会产生各自的热膨胀，与钢壳的膨胀量不匹配时，砖体内部产生巨大的内应力。轻则砖缝开裂、炉墙鼓包，重则整面炉墙坍塌，铝液直接接触钢壳导致漏铝事故。大型再生铜反射炉结构关键技术研究就指出，许多大型反射炉存在不合理结构导致经济技术指标不佳。热应力是钢结构“不死的癌症”，不发作时候没事，一发作就要命。

二、算清这笔“膨胀账”：热应力的定量计算

设计大型反射炉钢结构之前，得先把这笔膨胀账算清楚。钢材线膨胀系数随温度变化有所不同，例如常温下钢材的热膨胀系数约为12×10⁻⁶/℃，但随着温度升高，奥氏体不锈钢在500℃时的膨胀系数可能比常温高出20%-30%。必须按照高温条件下的实际α值重新核算应力。

热应力计算公式：σ = E × α × ΔT。以大型反射炉侧壁钢板为例，Q235B钢的弹性模量E≈206GPa，选点炉壳平均温度200℃，环境温度25℃温差约175℃，再加上随温度升高的α修正，热应力高达约430MPa，远超Q235B在温度下的屈服强度。这些巨大的内应力无处释放，就会把焊缝拉裂、把立柱顶弯。

位移量同样可观。炉体纵向总膨胀量ΔL = L × α × ΔT。一台全长10米的炉子，即使按保守估算，单侧炉体热伸长量就有约21毫米。这21毫米如果被刚性支座死死顶住不释放，每一条焊缝、每一颗螺栓都要承受着这“寸铁寸钢”的压力。

三、让炉体按规矩“伸展”：热膨胀补偿设计

解决好热膨胀的问题，不能靠蛮力硬扛，而是给它一套“会动的关节”。

3.1 固定点的确——“拴牢一头，放走另一头”
大型炉体钢结构的热膨胀设计首先要找准固定点，通常在炉体长度的中心附近设立几个刚性立柱或支座，将这个点在纵向和周向上牢牢锁死。炉体的热膨胀就从固定点向两端、向四周单侧或对称地“伸展”，而不是毫无章法地乱胀。锅炉钢结构设计规范也提倡在单炉膛炉深度的中心线上设置膨胀零位的理念。

3.2 滑动支座——“炉子在底盘上像穿旱冰鞋”
所有的非固定点支座都不允许焊死在底板上。常见做法：炉体立柱下方垫聚四氟乙烯滑块和不锈钢滑板摩擦副，或者直接在底座上设置长圆孔螺栓连接，让炉体在温度变化时顺畅滑动。黄石那家再生铝厂，所有炉底支座全焊死在基础上，升温后炉体无法膨胀，直接把南侧三根立柱从焊缝处掰裂了。后来把非固定点支座全部改成了滑动式，问题再没复发过。

烟道上的热膨胀问题同样棘手，管路过长时可用分节膨胀缝隙配合膨胀缓冲装置，相邻两块钢板之间预留合理间隙并用特殊缓冲结构吸收位移。

3.3 膨胀节与柔性接头——“给管路装上弹簧”
连接炉体的燃气管路、烟道、冷却水管等，在高温下同样有热伸长。在所有连接管路上必须安装波纹管膨胀节或金属软管，利用波纹的伸缩补偿钢管管路的热胀冷缩。某次检修就见过硬连接烟道把炉体耐火砖顶裂导致停炉返修。拼接式的膨胀节设计可以有效消除热流道的热膨胀，释放热应力，降低高温炉床的倒塌及泄露风险。

3.4 关键开口部位的局部加强
炉门框、出铝口、燃烧器进口是结构最薄弱的地方。由于炉门始终处于反复机械振动和高温交替作用下，必须在开口四周增加足够的加强筋板并配置可调节的密封结构。炉门框采用耐热钢制造，门框与炉体钢板之间通过腰形孔螺栓连接，保留横向和纵向的微调空间，门体本身通过滑轮悬挂在轨道上自由调节。

四、选好“钢筋铁骨”：大型炉的钢材选择

大型反射炉钢结构主要由主框架、炉壳钢板和连接件三部分组成，材料选择上各有侧重。

环境温度至350℃范围（支撑框架、外露立柱）选用普通碳钢Q235B或Q345B完全够用，成本最低。

外壳耐热区（炉门框附近、出铝口周边、受高温辐射的区域）用15CrMo或310S耐热钢。310S可在800-1000℃长期使用，耐热性能稳定。炉壳温度进一步升高会加剧蠕变效应影响炉壳寿命，需要更高要求的炉壳钢材料来补偿这方面的影响。

炉底承重结构炉底普遍采用30毫米厚铸铁板或10-20毫米钢板，用型钢或砖墩垫高架空，防止炉底渗铝直接烧穿地面基础。

炉壳由钢板和槽钢焊接制成，大型熔铝反射炉的主要结构材料是H型钢，配合铁板和立柱构成整体框架。H型钢立柱与横梁之间的主框架节点在抗震设防区尤为重要，必须按“强连接、弱构件”原则进行设计。

五、不能只算热账：抗震和抗风的“刚性底线”

作用在钢结构上的荷载包括自重、耐火材料重量、炉料重量、燃烧系统重量构成的恒载；铝液重量、检修活载、风荷载构成的可变荷载；地震作用、温度作用、运输吊装冲击构成的偶然荷载；以及沉降约束和焊接残余应力构成的间接荷载。

对抗震设防烈度6度到9度或设计基本地震加速度0.05g到0.4g地区的反射炉，必须进行抗震设计。结构阻尼比可取0.035，柱底必须设抗剪键传递地震水平力。层间位移角要控制在罕遇地震下仍满足“大震不倒”的抗震目标。加热炉钢结构已经在石化行业开展静力推覆分析和动力弹塑性时程分析，大型反射炉同样有必要做。节点采用高延性抗震节点提高梁柱连接处在往复荷载下的延性和变形能力。

焊接质量方面，大型反射炉的钢结构必须全焊缝密封，所有拼接缝都要焊透。炉壳钢板与型钢加强肋之间的塞焊缝要足够密实。焊接收缩在高合金钢和厚板焊接中尤其要重视，预热能够让金属的热膨胀和收缩更加均匀，降低局部热应力积累。

六、有限元法：用计算机给炉子“照CT”

山西曾有一台120吨大型反射炉，交付前两周进行模拟加载测试时发生立柱屈曲，炉顶横梁旁弯，整台炉子处于报废边缘。原因是原始设计仅靠简化力学公式计算，忽略了炉门框大开口附近的应力集中和炉壳钢板的薄膜效应。

改用Abaqus有限元分析进行精准模拟，采用隐式和显式求解器协同工作，配合Johnson-Cook塑性本构模型和扩展有限元法模拟裂纹萌生，准确找出了实际薄弱部位。炉壁板对框架内力和变形的影响极大，空间杆系或平面杆系模型不能反映结构实际受力情况。很多工业炉设计已经证明，通过筋板加强、型钢斜撑加强和箱型梁加强的物理模型进行数值计算并对比结果，最终能在保证强度的基础上实现节省钢材用量的目的。通过对超大型钢结构体系进行温度应力和温度变形分析，合理设置长圆孔位置，既能释放温度应力又不损失结构整体稳定性。有条件的企业，建议在最终制造前让设计方出具完整的三维有限元分析报告。

有限元软件的选择与适用性：对于一般常规矩形反射炉，固定式炉型荷载路径清晰、传力直接，简化力学模型与三维有限元计算结果的偏差通常可控制在10%以内，常规设计采用经验公式结合关键节点验算足以满足安全要求，不一定非要上有限元。但对于大跨度炉顶（跨度>8米）、异形结构、高烈度抗震设防区（8度及以上）或台车式/倾动式等运动机构复杂的反射炉，以及拟利旧利库进行非标改造的项目，则强烈建议采用Abaqus、ANSYS等专用有限元软件建模分析，在这些复杂工况下简化计算往往严重偏离实际受力状态。

七、几个真实的车间教训

湖南某厂120吨反射炉交付前屈曲：立柱选材偏薄，炉门框大开口没有做局部应力分析，加上所有支座都是刚性焊接，升温后炉体无通道释放膨胀，H型钢立柱失稳弯曲，整台炉子返厂加固，交货期延误四个月。

浙江某厂引射式排烟管膨胀节爆裂：忽略了台车炉与固定烟道之间的相对位移，采用硬管插入式连接。长期受热后，烟管与炉体不同步伸缩造成波纹膨胀节两端法兰焊缝撕开，烟气外泄污染车间。

省内再生铝厂地脚螺栓拉断：设计时漏算了风荷载和地震组合，地脚螺栓直径偏小且埋深不够。某次台风过境，厂房屋面瓦被掀翻，横向风载荷造成炉体上部剧烈晃动，8颗M36地脚螺栓全部从基础承台中断裂，炉体倾斜压垮了旁边一个料仓。该厂加固方案：拆除全部地脚，将螺栓直径升级到M48，深度从500mm延伸到950mm，并在柱脚底部增设抗剪键分担水平剪力，此后运行七年再未出过地基问题。

八、设计阶段的关键决策点清单

说到底，大型反射炉的钢结构设计没有一劳永逸的标准答案。但照着下面这张清单审查，能帮你避开90%的坑：

炉体固定点是否选在长度方向中心和宽度中心，确保热膨胀向两端对称释放？

所有非固定立柱下方是否采用滑动支座（四氟板+不锈钢或长圆孔）而不是直接焊死？

炉门框、出铝口等高温区的钢材是否升级为310S或15CrMo耐热钢？

连接炉体的燃气管路、烟道是否安装了足够补偿量的波纹膨胀节，而不是硬连接？

抗震设防地区的柱脚是否设了抗剪键？地脚螺栓直径和埋深是否按当地地震加速度复核过了？

有没有用有限元分析对炉门大开口、炉顶横梁等危险截面做应力校核？

施工前是否制定了详细的焊接工艺规程和消除应力热处理方案？

一条条对照，少一条返工车间的日子就不好过，错一条可能就不是返工而是出人命事故了。做大型反射炉，既要算得精（热膨胀量），又要放得活（避免刚性约束），还要焊得牢（无残余应力）。只有把这三点同时做扎实了，炉子才能稳稳当当地烧上十年八年。下次造炉子之前，不妨坐下来先把膨胀位移的账一笔一笔算清，拿仿真软件把薄弱的地方找出来，把耐热钢用在刀刃上。这笔前期的功夫，将来一定能从安全和寿命里加倍拿回来。
