反射炉炉底清理与维护：防止结瘤与延长炉龄的实操

去年秋天，江西一家再生铝厂的老板半夜给我打电话，声音都快急哭了：“张工，炉子不行了，铝水半天化不开，排出来的渣比铝还多！现在一天才产出十几吨，成本扛不住啊！”

我到车间一看，炉底结的瘤已经厚了将近二十公分，扒渣机伸进去都刮不动，炉膛有效容积压缩了将近三分之一，热效率跌得惨不忍睹。炉底耐火砖被瘤子撬得七零八落，露出来的砖缝里，铝液已经渗进去很深的距离了。

这是很多反射炉用久了之后的真实写照。今天就把这些年蹲在车间对付反射炉的“老底”摊开，把炉底清理和延长炉龄的实操方法一条一条说清楚。

一、炉底的“敌人”长什么样？先搞清楚三种主要结瘤

炉底结瘤不是一天两天冒出来的。搞清楚它怎么长的，才能知道怎么治、怎么防。

第一种：挂渣结瘤。 这是最常见的一种。炉渣长时间附着在炉底和炉壁上，一层堆一层，越积越厚，最后结成硬块。炉衬损坏下线的主要原因有两类：一是炉衬内部及表面的钢玉积长现象，二是清渣时的机械损伤和加料时的冲蚀。炉底积渣过多会使炉底增高，不仅让火焰直接冲刷炉底，还严重影响炉内正常供热。

第二种：渗铝结瘤。 耐火材料被铝液渗透了。不沾铝耐火浇注料因致密性好，能阻止铝液渗透，还能在表面形成反射层防止铝液粘结。如果用了普通耐火材料，铝液顺着毛细孔渗进去，冷却后变成硬块嵌在砖缝里，后续受热反复膨胀收缩，砖就裂了。这种渗铝结瘤最难缠，因为它伤的是耐火材料的“根基”。

第三种：氧化皮结瘤。 炉膛内铝液表面生成的氧化物剥落沉底，在高温下烧结成硬壳。含镁高的废铝烧出来的氧化镁尤为顽固，粘结力强，普通工具很难铲动。

二、日常预防：让结瘤“长不出来”

耐火材料的实际寿命受炉渣成分、修补温度、炉体设计、运行节奏等因素综合影响。反射炉及保温炉在正常操作情况下的使用寿命一般为2-5年。注意“正常操作”四个字——多数炉子撑不到这个数，问题往往出在日常操作上。下面这几条干扎实了，结瘤能少七八成。

1. 选对抗结瘤的“防弹衣”——耐火材料的学问

炉底的耐火材料，就像战士的盔甲。拿锑精炼反射炉来说，炉底由石棉板、保温砖层、粘土砖层、镁铝砖或镁砖层自下而上砌筑而成，每一层都有自己的分工。

现在铝熔炼炉用得最多的是不沾铝浇注料和高度致密的高铝砖，可有效减缓铝液对炉衬的渗透和侵蚀，专门对付铝液的渗透和炉渣的粘结。炉底工作层在正常操作下，应优先选用高品质的高铝砖或不沾铝浇注料浇灌成整体结构。浇注料致密性好，就能阻止铝液钻进去；表面形成反射层，铝渣也不容易糊在上面。

另外，不沾铝浇注料中加入抗辐射材料和中和性材料，可抑制有害气体对浇注料组织结构的破坏。炉底钢壳与工作层之间，隔热层用耐火纤维毡配合粘土质隔热砖。不要小看这层隔热——它能减少热量向下传导、防止钢壳高温变形，间接保护工作层不被热应力撕裂。

日常操作也要注意。扒渣动作要稳，避免用钢钎硬戳炉底；加料时大块料从坡面滑入，别直接往炉底砸。这些看似不起眼的动作，对炉底的伤害日积月累很可观。

2. 控温——铝液温度不是越高越好

为了化得快而把炉温随意提高，是用炉之人的大忌。温度越高，铝液对耐火材料的侵蚀越快、铝渣越粘、结瘤速度越快。按工艺要求的下限熔炼，是对炉底最直接的保护。一般反射炉熔炼温度控制在700-750℃之间足够，没必要动不动往800℃以上冲。

3. 控压——让炉子“呼吸”顺畅

炉膛压力控制不住，结瘤也跟着来。炉压控制在0到-4×9.81Pa（即炉门不冒烟），是一个实用的经验值。炉压过高，火焰乱窜冲刷炉底；炉压过低，冷风倒灌增加氧化。

4. 控料——不让脏东西进炉

废铝入炉前的预处理，是减少结瘤最有效的防线。油污、水分、油漆涂层，这些杂质进炉后变成渣、渗进耐火砖缝、生成二噁英。有条件的话加一道前置烘干工序，把废铝烤到150℃以上再进炉，能把熔炼中产生的铝渣量减下来。

三、清理实操三步法：硬瘤怎么“啃”？

瘤子已经长出来了，硬铲容易伤炉底，不动又不行。我的经验是三步走：热态机械清理→化学清炉剂深度处理→冷水降温。冷水这步要的不是水，而是“水机配合”——让水流带走已松动的碎渣，而不是用水硬喷。

第一步：热态机械清理——趁热打铁

炉温降到七八百度时，趁材料还软，用专用工具清理是最佳时机。操作工必须穿戴全套防护装备：隔热防护服、隔热手套、护目镜、防滑安全鞋。切忌在高温状态下用冷水冲炉底，热震会让耐火材料裂得更快。工具尽量用钝口铲，不要用带尖的钢钎硬戳炉底砖缝。

第二步：化学清炉剂深度处理——科学“啃”硬骨头

当炉底结瘤已经板结，机械方法搞不定时，就得用清炉剂了。先将炉内铝液排放干净，至积垢完全暴露。根据积垢多少，向炉底喷洒约0.2%-0.5%的清炉剂。关好炉门重新点火加热10分钟左右，活化清炉剂，使之与积垢反应。用扒渣勺等工具把变软的积垢刮下来扒出炉外。积垢较厚时重复操作几次即可彻底清理。

第三步：冷水降温

机械清理后用冷水冲一下炉底，带走碎渣和浮尘，但注意水压不能太大——水压过大反而会把残渣冲进缝里，堵住膨胀缝带来麻烦。冲完后炉子重新点火烘干，确认炉底干燥后才能重新投料生产。

日常维护可以安排每周喷一次清炉剂，把刚形成的薄垢及时清掉，到了大修时工作量会轻很多。

四、炉龄延长的全流程策略

让炉子多干几年，不是靠一次大修，而是靠日复一日的细节积累。

砌炉阶段：基础不牢，后面全白搭。 烘炉这道工序绝对不能省。新炉砌好或停炉大修后，必须严格按升温曲线烘炉。用木柴小火先烘，再逐步加煤粉升温到500-800℃，整个过程严格遵守升温曲线。随着温度升高耐火砖不断膨胀，要不断放松炉顶拉杆锁紧螺母，否则砖块可能互相挤压而断裂。这条是血的教训。

运行阶段：四件事盯紧了。 控制熔炼温度和炉压、保持铝液液面稳定——勤扒渣不让渣层过厚与炉底粘连，加料时从加料坡面滑入、避免直接砸击炉底，提前用煤气或热气预热入炉原料、避免冷料进炉冲击温度平衡。

停炉阶段：降温别太急。 停炉时骤冷是炉衬的“头号杀手”。热震会使耐火材料内部产生微裂纹，这些裂纹反复扩张最终导致结构瓦解。停炉时分阶段降温，每降一段多保温一会儿，让炉体慢慢适应温度变化。

修补及时：小补不花大钱。 发现炉底有小坑、小裂缝，用耐火喷补料及时补上，别拖到大面积损坏再停炉大修。用热喷补技术利用高温补炉料对局部损坏进行快速修复，可将修复时间压缩到很短。有条件的企业配备常用耐火砖和浇注料库存，发现小问题立刻补，千万别积少成多。

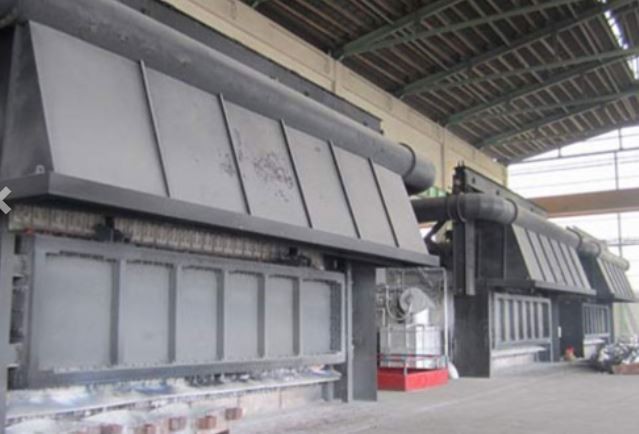

五、真实账本：从“三天两头停”到“安心用三年”

上面说的那些，不是纸上谈兵。讲几个真实案例，大家心里就有数了。

河南一家铝型材厂的反射炉，炉龄从没超过两年就垮塌。耐火材料用的是普通粘土砖，结瘤速度极快、不到半年炉底就厚厚一层渣，机械清理把砖也刨坏了。后来换了不沾铝浇注料，配合日扒渣使用，结瘤速度慢了一大截，炉龄延长了差不多一倍。

广东一家再生铝厂原来熔炼温度经常跑到850℃以上，炉底半年就结了一圈硬瘤，扒都扒不动，耐火砖缝隙里全是渗进去的铝。我们调了温控策略、把温度稳定控制在720-750℃，再改用高铝砖砌筑炉底工作层，炉龄从两年延长到四年多。炉龄每延长一年，停炉大修少一次，人工、材料、停产损失加起来就是几十万的差距。

山东一家工厂每次加料直接往炉底堆，大块废钢砸得炉底坑坑洼洼。我们让他们把加料平台改了角度，让料从斜坡滑下去。就加了这一道导料板，炉底的机械损伤次数少了很多，耐火材料大修周期延了将近一年。

六、结瘤到“报警信号”别硬撑

结瘤和炉衬破损是有信号提前预告的，有了征兆千万别拖：

扒渣越来越费劲，渣硬得像石头，需要长时间高温软化才能扒动

炉底明显高于原始高度，炉膛有效容积减小、加料量明显下降——积瘤已占了不少地方

炉体局部外壳温度异常升高，红外测温枪一打发现某块区域比其他地方高一截，说明炉衬已减薄、存在渗漏风险

铝液质量波动，铸件气孔率突然上升——可能是炉底渗入的杂质污染了铝液

出现任何一个信号，停炉检查。强行生产到最后必然是漏铝烧穿，到那时候就不是停几天的问题了。

反射炉炉底清理和维护这件事，没有一劳永逸的办法。平时多下点功夫、选对耐火材料、控好温度和炉压、勤扒渣定期喷清炉剂，炉子能多干不少年头。炉子不“闹脾气”，生产线就稳当，老板的心里也踏实。

【好熔炉(https://www.haoronglu.com/)】，您身边的铝合金熔炼炉顾问。反射炉的“里子”工程有难题？我们帮你把把脉。
