99.99%的追求：高纯铝熔炼中，炉衬与加热元件的“自我修养”

铝熔炼领域的“圣杯”——高纯铝（通常指纯度≥99.99%）。这已不是简单的熔化，而是一场关于“纯净”的极限挑战。

我曾参与过一个电子光箔项目的熔炼线调试，对其中要求的苛刻程度深有体会。普通炉子在这里毫无用武之地，其核心就在于对炉衬材料和加热元件近乎偏执的要求。

干高纯铝，咱们熔炼工得有个觉悟：咱们不仅是生产者，更是“纯度守护者”。任何一点杂质侵入，都是不可逆的灾难。这场保卫战的主战场，就在炉衬和加热元件。

一、 炉衬材料：必须做“无屑可吃的硬骨头”

高纯铝液像一块极度饥渴的海绵，尤其是高温下，它会疯狂地从周围环境中夺取硅、铁等元素。普通炉衬对它来说，就是一顿“杂质自助餐”。

1. 核心材质选择：

首选：高纯度电熔氧化铝砖（刚玉砖）

为什么？ 它的主要成分是Al₂O₃，含量必须≥95%，尤其是Fe₂O₃（三氧化二铁）含量要严格控制在0.1%以下。这相当于把“主食”从“杂粮”换成了和铝液成分接近的“精粮”，大大降低了被侵蚀和污染的风险。

炉子耐火砖

施工工艺：必须采用干法砌筑，使用匹配的高纯耐火泥浆。绝对禁止使用含水泥的浇注料，因为水泥会引入钙、硅等杂质。

顶级配置：高纯氧化镁砖

为什么？ 对于某些活性极强的特殊高纯铝合金，氧化铝仍可能被还原。此时需采用化学性质更稳定的氧化镁（MgO）砖。但要注意，氧化镁绝不能用于含镁的高纯铝合金，否则会发生置换反应。

保温层：全纤维模块

炉衬的保温层也必须使用高纯氧化铝纤维毯/模块，杜绝任何含硅酸铝纤维。

2. 炉衬的“驯化”与“牺牲”：

新砌筑的炉衬不能直接使用，必须进行严格的 “烧结与洗炉”。

烧结：按照精确的升温曲线，将炉衬烘烤至工作温度，使其完成最终的矿物相转变，达到最佳强度和稳定性。

洗炉：装入较低品级的原铝（如99.7%）进行熔炼，甚至要熔炼2-3炉。目的是让炉衬表面预先与铝发生反应，形成一层稳定的反应层，并让疏松的杂质先溶入这批“牺牲铝”中。这批铝必须全部放出，绝不能混入正式产品。

> 现场教训：我们曾因抢工期，洗炉不彻底，导致第一批高纯铝的铁含量超标5ppm，整批50吨料只能降级处理，损失惨重。

 二、 加热元件：必须做“隔空传功的内家高手”

明火加热是绝对禁止的！燃烧产物（水汽、硫化物）是巨大的污染源。因此，高纯铝必须采用电加热，且加热元件不能与炉内气氛直接接触。

1. 顶级方案：二硅化钼（MoSi₂）发热棒

工作原理：它通过在氧化性气氛中表面生成一层致密的石英玻璃（SiO₂）保护膜来工作，寿命极长。

为何适用？

洁净：自身挥发物极少，不会污染炉气。

高温性能好：最高工作温度可达1800℃，轻松胜任高纯铝熔炼。

布置灵活：可布置在炉顶或侧壁，实现均匀加热。

2. 主流且可靠的方案：电阻带/电阻丝 + 高纯保护套管

这是目前大型高纯铝熔炼炉最主流、最稳妥的设计。

加热元件：铁铬铝合金（如0Cr27Al7Mo2）电阻带。它本身在高温下也会形成氧化铬保护膜，非常稳定。

核心设计：将电阻带完全封闭在高纯度无缝耐热钢管（通常为310S或更高等级的耐热钢） 内。这根保护管成为一个物理屏障，将发热体与炉膛彻底隔绝。

保护管内会填充高纯氧化镁粉作为绝缘和导热的介质。

这个保护套管本身，就成了一个巨大的、洁净的“辐射加热板”。

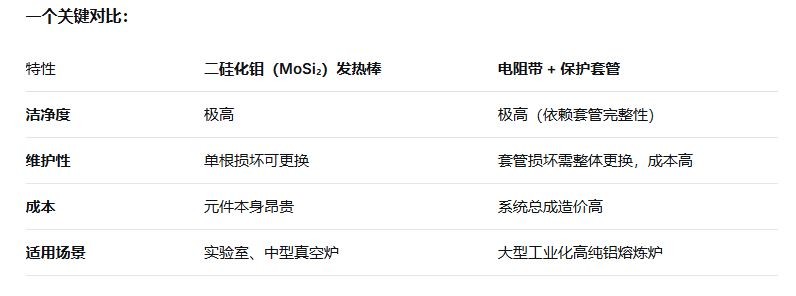

总结：一场系统工程

高纯铝熔炼，是材料科学与热工设计的完美结合。

炉衬，要选择正确的“内胆”材质，并通过严格的预处理让它“钝化”。

加热，要采用“隔山打牛”的方式，用一道坚固的屏障隔绝所有污染可能。

这背后的逻辑是：将一切可能与铝液接触的介质，都“铝化”或“惰性化”。这套系统的任何妥协，都会在最终产品的导电率、延展性或腐蚀性能上无情地体现出来。

想深入了解顶级熔炼设备如何实现材料纯度控制，可以到 好熔炉 查看 《揭秘高端品牌铝合金熔炼炉的“溢价”：用料与工艺深度拆解》 一文，会有更深刻的理解。
