冷热交替如过山车！这三种炉门密封材料，只有一种笑到了最后

熔炼炉的密封，平时不显山不露水，一到高低温交替的工况，立马就现原形。我带着徒弟拆过不少炉子，今天就结合我们做过的几次极限测试，跟大家唠唠几种常见密封材料的“脾气秉性”。

上个月，老周厂里那台炉子又闹脾气了。炉门缝隙呲呲冒火，能耗蹭蹭往上涨。他打电话来骂娘：“这新换的密封条才顶了三个月！玩意儿是不是假的？”

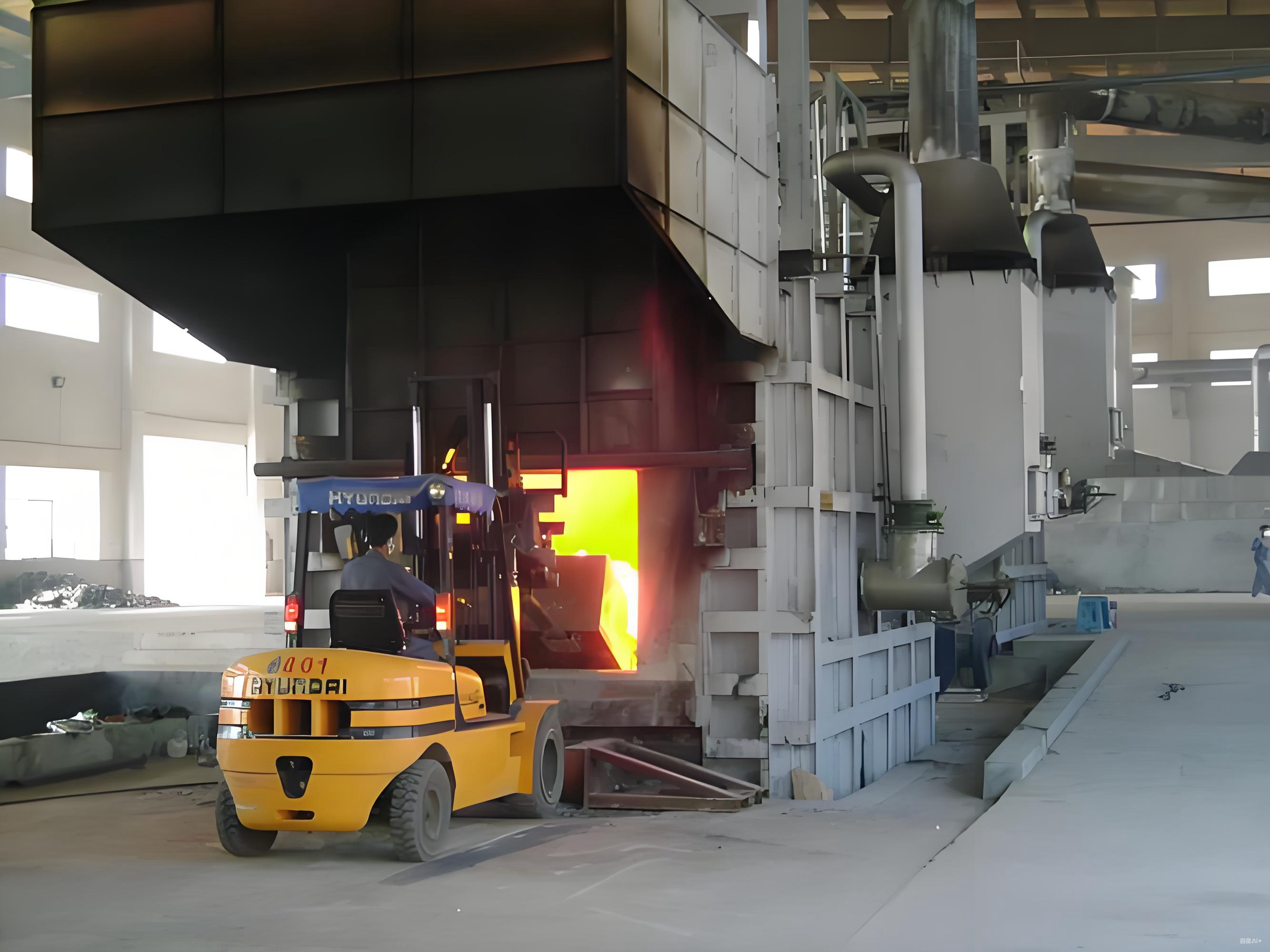

炉子密封相当重要

我过去一看，乐了。他那炉子做军工件，白天满负荷生产，炉温七百多度；晚上停产，炉子彻底冷却。这日复一日的“冰火两重天”，普通密封材料哪受得了这个罪？里面的门道，全在材料上。

一、 第一轮测试：“石棉橡胶板”——老将的黄昏

这曾是老一辈老师傅的最爱，便宜，随手就能买到。

低温表现（室温）：手感硬邦邦的，像块薄铁皮。安装时得使劲拧紧螺栓，才能让它稍微“服帖”一点。

高温表现（750℃）：开始“焦化”变脆，像被火烧过的纸。虽然一时半会儿还能堵住缝隙，但弹性已经基本丧失。

冷热交替后（50次循环后）：彻底现形了！拆下来一看，已经碎成了几段，一捏就成粉末。炉门边缘能看到清晰的泄漏黑烟痕迹。

老法师点评：纯属冤枉钱！ 这材料在频繁启停的炉子上，寿命超不过半年。而且石棉粉尘有害，现在正规厂早就不推荐了。谁要是还给你推荐这个，他要么是真不懂，要么是心太黑。

二、 第二轮测试：“硅酸铝纤维带”——主流的陷阱

这是目前市面上最常见的，很多炉子出厂标配。

低温表现：柔软，有弹性，像厚实的棉花垫。安装手感很好，轻松就能压紧。

高温表现：表现稳定，本身耐高温性能没得说，能轻松扛住1000℃以上。

冷热交替后（150次循环后）：问题暴露了！它被反复挤压的地方，变得像一块压实的毡子，失去了回弹性。炉门一旦出现微小的变形或震动，原来被压紧的地方就会出现缝隙，开始“跑风漏气”。老周厂里用的就是这种。

老法师点评：适用场景要看清！ 它适合工况稳定、连续生产的炉子。一旦像老周那样天天开开停停，它就会因为“疲劳”而提前退休。属于“温水煮青蛙”式的失效，等你发现能耗升高，它已经不行了。

三、 第三轮测试：“陶瓷纤维复合叠层模块”——真正的耐耗品

这是我们后来给老周推荐的解决方案，也是目前高端品牌的标配。

低温表现：看起来不像纤维带那么软，带点“韧劲儿”，像多层压制的硬纸板。

高温表现：和纤维带一样优秀，高温下结构稳定。

冷热交替后（300次循环后）：优势尽显！ 拆下来检查，表面虽然也被压实，但因为它内部是分层结构，每一层之间能产生微小的滑移，吸收了热胀冷缩的应力。整体回弹率依然保持在70%以上，还能紧紧地“抱”住炉门。

老法师点评：贵，但值！ 这东西就像记忆棉枕头，压下去还能弹回来。它的秘密在于其多层次复合结构，不是靠单一材料的弹性，而是靠结构来保证长期的密封跟随性。我们做过跟踪，在类似老周那种工况下，能用上两年左右才需要更换。

四、 现场血泪教训：选材只是第一步

1. 安装工艺是命门：再好的材料，你像拧麻花一样硬塞进去，也白搭。必须保证密封件均匀受压，不能有的地方紧得要死，有的地方还松着。
2. 炉体结构是根基：如果炉门本身已经变形得像张麻花脸，你换什么神仙材料都堵不住那条“曲径通幽”的缝隙。这时候就得先校门，再谈密封。这跟我们之前在 《【内部结构对比】三品牌熔炼炉炉衬砌筑工艺深度解析》 里强调的炉体基础是一个道理。
3. 应急土办法：有一次半夜炉门密封轻微泄漏，等不及配件。老师傅教了一招：用磷酸盐高温粘结剂混上陶瓷纤维棉，像和泥一样糊在泄漏点。愣是坚持了48小时等到配件，救了急。但这纯属临时措施，可不能当长久之计。

最后说句实话

别小看这一圈密封条，它直接关系到你的能耗指标和炉内温度场均匀性。很多炉子炉膛后半段温度始终上不去，根子就在炉门漏气上。

如果你家炉子是24小时连轴转，用普通的纤维带没问题。但如果也是开开停停的“折腾”模式，多花点钱上复合叠层模块，省下的燃气费和维修停产损失，半年就能把差价赚回来。

想深入了解设备全生命周期如何降本增效，可以去咱们 好熔炉 网站看看，里面有不少关于 “预防性维护” 和 “能耗计算” 的干货文章。这行当，细节是魔鬼啊。
