现场实测：JD20023铝合金熔化炉的温控，真能稳在±5℃以内吗？一个老工程师的大实话

老张我干了十几年铝合金这行，从维修炉子到帮人设计选型，再到自己跑销售，里里外外的门道算是摸了个遍。今天咱们不聊虚的，就掰扯掰扯炉子温控精度那点事儿，特别是最近被问到好几次的JD20023这个型号，到底稳不稳得住±5℃？我用亲身经历跟你唠唠。

现场实测：JD20023铝合金熔化炉的温控，真能稳在±5℃以内吗？一个老工程师的大实话

那天下午，我正在厂里摸鱼（其实是整理维修单），一个老客户的电话就追过来了，语气急得很：“张工，赶紧过来一趟！新上的那台熔化炉，做高端汽车件老是出气孔，品控部快把我吃了！怀疑是铝液温度波动大。”

得，这又是个棘手活儿。路上堵得心烦，脑子里就开始过电影：是热电偶老化了？还是PLC那个采集模块的信号飘了？或者是燃烧控制阀那“老伙计”又闹脾气了？这种“悬案”最耗神。

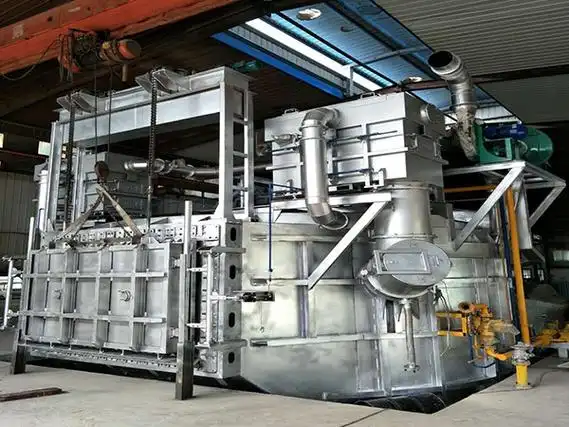

到现场一看，正是他们去年新购的JD20023型号的燃气熔炼炉。客户当时选它，宣传册上“温控精度±5℃”这几个字加粗标红，很是吸引人。他们做结构件，对合金成分均匀性要求高，温度稳不住，啥都白搭。

我没急着看控制系统，先伸手摸了下炉门边缘和观火孔附近的温度，手感温差不大，初步印象还行。接着让操作工把最近一个月的温度曲线记录调出来。屏幕上那根线，就像人的心电图，平不平稳，一眼就知道。

盯了十几分钟，在几个特定的保温段，曲线还真就在设定值上下那么两三度的范围内“趴着走”，极少有“毛刺”突然蹦出去超过5℃。我心里有数了，跟客户说：“炉子本身这‘火候’，控制得还算地道，±5℃的承诺，在稳定运行时，没吹牛。”

但是—— 重点总是在“但是”后面。

炉子精度达标，不代表你现场用出来的铝液温度就精准。问题出在哪儿？后来排查发现，是他们的测温探头插入深度不够，而且套管有点侵蚀了，测出来的温度比炉膛实际温度低了七八度。操作工按这个偏低的读数去调，可不就把实际铝液给烧高了吗？纯属冤枉钱，还背了黑锅。 所以啊，兄弟们，温控精度这个指标，你得把它看成是一个“系统成绩”，炉体设计、燃烧系统、电器控制、测温反馈，哪个环节拖后腿都不行。

这就让我想起早年自己踩过的一个坑。给一个小压铸厂选型，光图便宜了，买了台温控逻辑写得很粗糙的炉子。那家伙，温度曲线跟过山车似的，±20℃都打不住，做出来的产品缩松严重，良品率掉了三成不止。客户要退货，尾款收不回来，里外里赔了二十多万，肉疼了好久。教训就是：温控精度，省啥都不能省这里。

说回JD20023这个型号。后来我陆续在几个不同的客户现场都碰到过它，有做手机中框的，也有做散热模组的。总体感觉是，它在“守规矩”的工况下，比如燃气压力稳定、炉衬状态好的时候，控温是靠谱的，能达到宣传的水平。这对要求严格的压铸或者型材熔炼来说，是个很重要的基础。

但它的“脾气”我也摸到一点：对燃气质量比较敏感。有一次在北方一个厂，天然气里杂质稍多，那个比例阀调整就跟不上趟，波动就明显大了。后来加了一套稳压和过滤装置，才消停下来。所以你看，设备选型方案里，千万别只看炉子本身，外围条件得匹配。

聊到这儿，就得多嘴提一句。现在很多厂家比拼参数，动不动就±3℃甚至±1℃。不是说不存在，但那可能在实验室理想状态下。咱实际生产车间，电压波动、人员操作、铝料干不干净，变量多了去了。追求极致精度，那能耗指标和设备造价可就蹭蹭上去了。你得算笔账，为了这提升的一两度精度，多花的钱和节约的烧损率、提升的成品率，到底划不划算。像我们之前做过一个【成本计算】，帮你算清楚熔化一吨铝到底要烧多少气，这就很实在。

所以，回到标题那个问题：JD20023型号在±5℃内的表现稳定吗？

我的结论是：炉子本身的设计和控制系统，扛得起这个指标。但它不是“金刚不坏之身”，你得像对待老伙计一样懂它：燃气得干净，热电偶要定期校验，炉膛积渣要及时清……这些预防性维护做不到位，再好的炉子精度也得掉链子。这就跟好车得配好机油一个道理。

最后唠叨两句选型。别光盯着一个温控参数，就像挑对象不能只看长相。熔化率能不能跟上你的生产节拍？环保达标（比如氮氧化物排放）能不能过现在越来越严的检查？售后服务响应快不快？这些都得掂量。咱们行业里不少朋友选型失误，就是太关注某一个亮眼参数，忽略了整体匹配。关于怎么系统性地选，我之前整理过一个【铝合金熔炼炉选购终极指南】，从预算盘问到合同细节，步骤挺全，你可以参考。

总之，铝合金熔炼炉这行当，没有神话，只有合不合适。JD20023算是个踏实干活的选择，但能不能让它发挥出±5℃的功力，还得看您这位“指挥官”怎么用。有啥具体问题，咱随时到【好熔炉】上再唠。
