感应熔炼炉冷却系统详解：水冷电缆、电容器、线圈的冷却要求

感应炉这东西，某种意义上说，它更像是一台“水冷”设备，顺便干点熔炼的活儿。冷却系统出问题，设备秒变废铁。

干了这么多年，我总结出一句话：感应炉的毛病，八成出在水路上。下面我就用最直白的话，给你讲讲这三个关键部位的冷却门道。

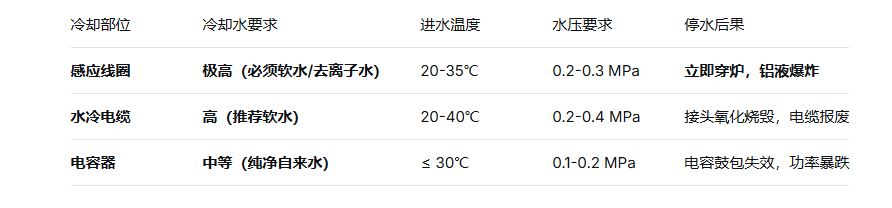

一张图看懂冷却要求

分家详解：脾气秉性各不同

1. 感应线圈：皇冠上的明珠，必须“喝”蒸馏水

线圈是炉子的心脏，它要直接承受上千度的高温辐射。

为什么必须用软水/去离子水？

因为普通水里的钙镁离子是导电的。线圈管壁上有感应电流，如果水路里结了水垢，等于给电流“抄了近道”，很快就会局部发热、烧穿铜管。一旦烧穿，冷却水瞬间冲进上千度的炉膛，水变蒸汽体积膨胀上千倍，那就是一场灾难性的爆炸。

真实案例：

去年浙江有个厂，为了省事儿往软水系统里补自来水。结果半年后，线圈水路局部结垢堵塞，导致过热烧穿。炉子毁了，停产一个月，损失过百万。省下的小钱，换来了巨额损失。

老师傅的土办法：

每个月取一点冷却水，用万用表测一下电导率。一旦超过50μS/cm，就得赶紧换水或检查软水机了。

2. 水冷电缆：力量的搬运工，怕“腰间盘突出”

它是连接电源和线圈的“大动脉”，里面流过上万安培的电流。

核心要求：水流要足，不能“扭着腰”

水冷电缆由无数根细紫铜丝组成，靠水带走它自身电阻产生的巨大热量。安装时最忌讳为了好看而弯曲半径过小（比如小于300mm），这会把内部的细铜丝拧断，导致有效导电面积减小，局部发热更严重，形成恶性循环，最终烧断。

现场经验：

有次去修炉子，发现电缆烫手。一查，是前端接头处氧化松动，接触电阻大增，成了个“电热器”。定期紧固接头螺栓，跟检查水量一样重要。

3. 电容器：系统的“肺”，要呼吸顺畅

电容柜是用来补偿无功功率的，它本身也发热。

要求相对宽松，但不能忽视

它对水质要求不如线圈高，但进水温度一定要低（最好≤30℃）。因为电容的寿命和温度直接相关，每超过额定温度10℃，寿命就减半。

常见问题：

最怕柜顶的散热风扇停转或者滤网被灰尘堵死。热空气排不出去，整个柜子像个烤箱，电容器会鼓包、漏油，最后失效。功率因数直接掉下来，电费单上的“罚款”会让你肉疼。

一套可靠的冷却系统长啥样？

1. 主循环系统：主水泵 + 板式换热器 + 软水箱。用换热器把设备的热量传给一次侧的普通冷却水（如冷却塔水），实现闭路循环，保证核心设备永远“喝”软水。
2. 双电源供水：主水泵的电源和炉子主电源要分开。这样即使炉子检修断电，冷却水也能照常循环。
3. 必备的保护“三件套”：

流量/压力开关：水压不够或断流，立即切断主电源。

水温传感器：回水温度超限，报警提示。

电导率仪：实时监测软水水质，超标报警。

最后说句掏心话： 在感应炉上，省冷却系统的钱，就等于给安全生产埋地雷。每次开机前，绕设备走一圈，摸一下各路的回水管温度，听听水流声，这个习惯值千金。
