感应熔炼炉对电网的谐波污染问题及治理方案

这个话题非常关键，直接关系到工厂的用电成本、设备安全和供电合规性。作为在车间里跟电打了二十年交道的老师傅，我这么跟你讲：谐波就像电力系统中的“毒素”，看不见摸不着，但长期下来，能让你的电费单“慢性中毒”，让设备“提前衰老”。

 一、问题根源：谐波从哪里来？

简单说，谐波主要来自感应炉的“心脏”——中频电源，尤其是老式的晶闸管（可控硅）整流电源。它就像一把高速开关的“斩波刀”，把电网平顺的50Hz正弦波电流，切成了畸变的波形，产生了大量50Hz整数倍（如5次250Hz、7次350Hz）的高频杂波电流。

 二、三大危害：这笔账你不得不算

1. 直接经济损失：电费罚单与设备折寿

功率因数罚款：谐波导致系统功率因数严重降低（可能低至0.7）。供电局会因此征收高昂的“力调电费”罚款，一年下来可能多交数万甚至数十万。

设备过热损耗：谐波电流会在变压器、电缆、电机中产生额外的铜损和铁损，导致它们异常发热，效率下降，寿命缩短20%-30%是常事。

2. 生产安全风险：干扰与故障

干扰精密设备：导致车间内CNC机床、PLC控制系统、检测仪器误报警、数据跳变或无故停机，影响生产稳定。

引发谐振灾难：最危险的情况。当电网中的电容（如无功补偿柜）和电感参数“撞上”特定谐波频率时，会引发谐波谐振，产生数倍于正常的过电压和过电流，瞬间烧毁电容器、击穿设备，造成重大事故。

3. 波及外部：影响电网与邻厂

污染公共电网，可能导致同一线路上其他敏感用户的设备受影响，引发纠纷。

 三、治理方案对比：四种“药方”，对症下药

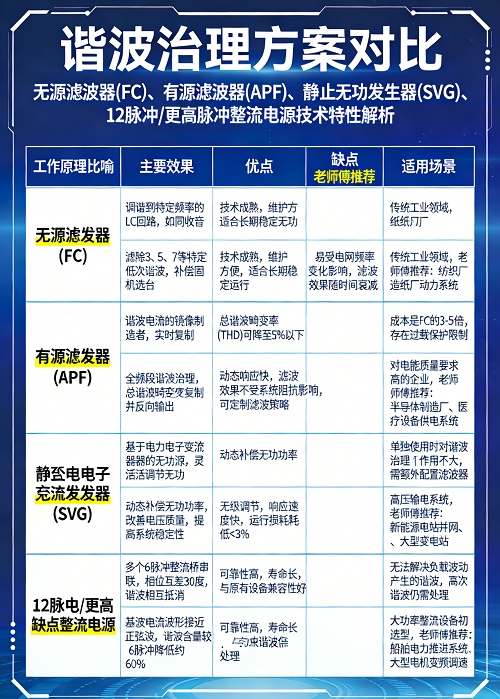

治理谐波没有“万能药”，关键是根据你的“病情”（谐波含量）和“体质”（电网情况、预算）来选择。下表是四种主流方案的实战剖析：

 四、实战四步走：给你的工厂做“电力体检”与治疗

别盲从，跟着老师傅的步骤来：

1. 第一步：诊断（摸清家底）

聘请专业机构，在炉子满功率运行时，对变压器进线侧进行至少24小时电能质量测试。拿到报告，紧盯三个核心数据：

总谐波电流畸变率 (THDi)：超过15%就必须治理。

各次谐波含量：看清5次、7次、11次谁是“主犯”。

功率因数 (PF)：看实际值距离0.9的达标线差多少。

2. 第二步：算账（决策核心）

拿着诊断报告算两笔经济账：

风险账：估算设备折寿、生产中断、可能事故的潜在损失。

电费账：计算当前每月被罚的力调电费，以及治理后能达到奖励标准能省多少。治理设备的投资回收期，往往就在这张电费单里，快的甚至一两年回本。

3. 第三步：选型（对症下药）

新建或换电源：毫不犹豫选12脉冲或更高脉冲的电源。这是最具远见的投资。

现有6脉冲炉，预算有限：无源滤波器(FC) 仍是可行方案，但必须做严格的谐振点校核，避免“治病”变“致病”。

现有炉子，谐波复杂，要求高：有源滤波器(APF) 一步到位，虽然贵但省心效果好。

4. 第四步：实施与维护

治理设备不是“免维护”的。特别是APF/SVG，需要定期清灰、检查散热，确保其始终处于最佳工作状态。

最后的大实话：

治理谐波，表面是笔开销，实则是 “降本增效”的投资。它为你省下的是真金白银的电费罚款，保护的是价值更高的生产线设备，换来的是更稳定、更安全的生产环境。在电价攀升、监管趋严的今天，这早已不是“可选项”，而是关乎工厂竞争力的“必答题”。
