【内部结构对比】三品牌熔炼炉炉衬砌筑工艺深度解析

作为一名在铝合金熔炼这行摸爬滚打了近二十年的“老炉匠”，今天咱不聊虚的，就挽起袖子，带您看看三个不同品牌熔炼炉的“五脏六腑”——炉衬砌筑。这玩意儿，好比房子的地基和保温层，直接决定了炉子耐不耐用、省不省气、安不安全。

场景一：国产主流品牌 · “实用派”的层层铠甲

去年在浙江一家压铸厂，我带队大修一台用了近三年的国产主流品牌燃气炉。打开炉门那一刻，熟悉的景象又出现了——像剥洋葱一样，炉衬是标准的“三层法”：外层是轻质保温砖，中间是重质高铝砖，最里面和工作层接触的是一层耐火浇注料。

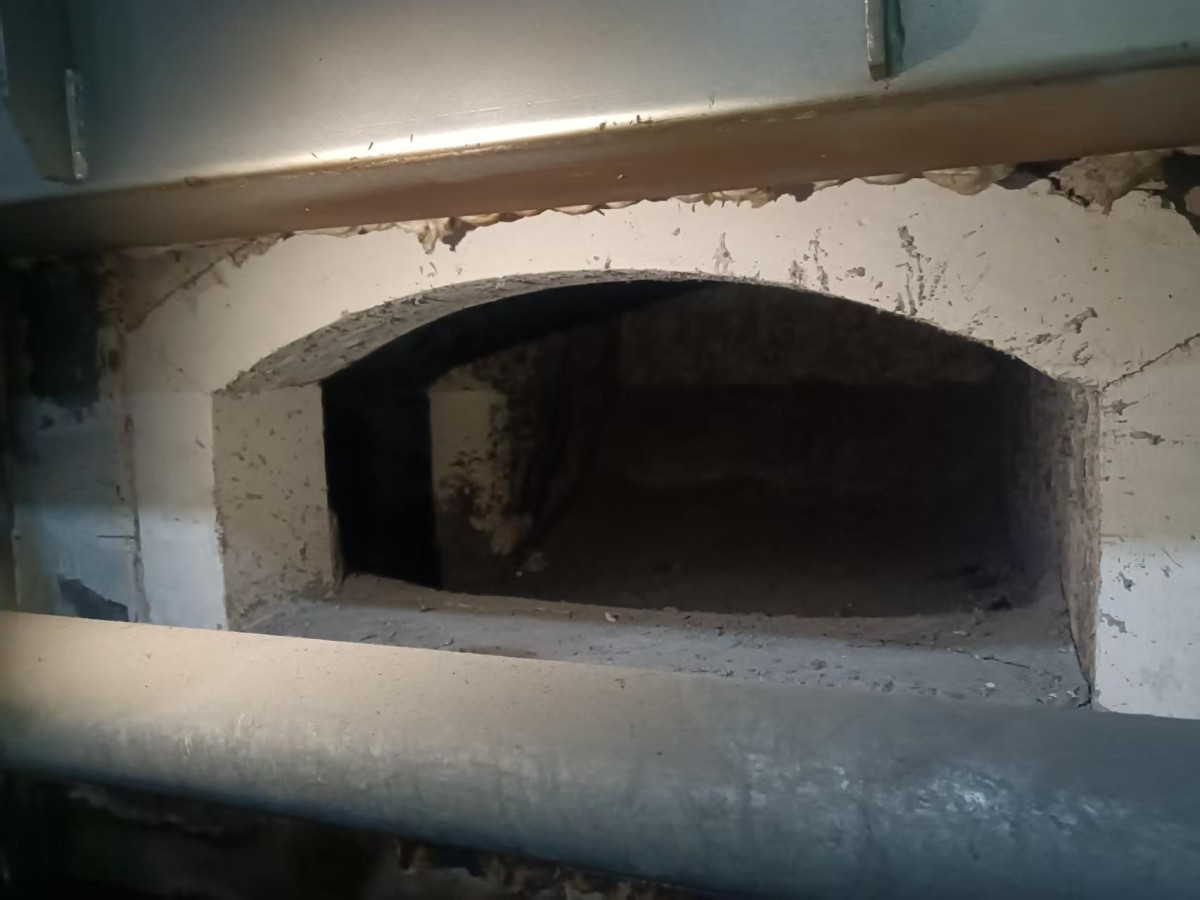

熔化炉内衬

这种结构，优点是可靠、维修方便。就像垒墙，哪块砖坏了，精准换掉就行。但那次我们也发现了问题：炉门下方的浇注料与砖砌体接缝处，被铝液“钻了空子”，侵蚀出一条深深的沟壑。

> 老师傅点评：这种砌法在国内很普遍，材料成本可控，施工难度低。但接缝是多层砌筑的“阿喀琉斯之踵”。铝液无孔不入，一旦从砖缝渗入，会一直钻到保温层，导致整个炉衬“从内部被攻破”，热量大量散失。老板后来跟我们算账，说之前总觉得炉子后期“吃气”厉害，根源就在这儿。后来我们建议他在易侵蚀区改用整体性更好的预制异形砖块，虽然初期贵了15%，但预计整体寿命能延长40%以上，停炉维修次数也大大减少。

 场景二：台资品牌 · “整体战士”的无缝天衣

相比之下，我在广东一家再生铝厂见到的某台资品牌双室炉，则是另一番景象。它处理的是杂乱的废铝，腐蚀性极强。打开炉子，它的熔池部分没有一块砖，采用的是整体捣打成型的先进工艺。

整个炉膛内部光滑得像个巨大的石碗，几乎看不到接缝。用了快四年，表面形成了一层致密的“釉面”——这是铝灰杂质与耐火材料在高温下反应形成的保护层，反而能阻止进一步的侵蚀。

> 老师傅点评：这种“一气呵成”的炉衬，最大的优点就是整体性强，无缝可钻，对付成分复杂的再生铝料是“一把好手”。但它对材料配方、捣打施工技术和烘干烧结曲线要求极为苛刻。就像蒸馒头，火候差一点，里面就有生芯，一用就垮。那次我们检测时，用回弹仪敲击各个部位，声音都均匀沉闷，说明内部致密性保持得非常好。这种炉子，前期投入高，但胜在长期稳定，对于追求连续生产、减少突发停机的再生铝企业来说，是非常划算的投资。这让我想起之前在 <好熔炉> 网站上详细分析过 《双室炉详解：为何它是再生铝回收企业的“标配”？》 ，里面把这种结构的优势讲透了。

 场景三：德国进口品牌 · “精密仪器”的模块化艺术

最让我开眼的，还是在江苏一家精密铸造厂，参与维护一台德国进口的感应熔炼炉。人家的炉衬，那简直是一件精心设计的“模块化艺术品”。

它并非单一材料，而是由多层不同材质的预制成型构件紧密组合而成。最核心的是与铝液接触的烧结刚玉质炉衬，密度极高，抗侵蚀能力超强。在它和感应线圈之间，填充着一种富有弹性的微孔缓冲材料。

> 老师傅点评：这个缓冲层是点睛之笔！它就像给炉衬穿了一双高级气垫鞋，能有效吸收炉料热胀冷缩及电磁力带来的应力，防止炉衬开裂。很多国内仿制品问题就出在这里，用的缓冲材料不耐高温，用不了多久就粉化了，导致线圈局部过热打火，整台炉子直接报废，损失动辄大几十万。德国人这种设计，追求的是极致的可靠性和可预测的寿命，到了时间点就平稳退役，绝不“突然死亡”。

唠在最后

干了这么多年，我最大的感触是：看一个炉子好坏，别光听销售吹功率和吨位。一定要打开炉门，亲手敲敲它的“内胆”。

问问砌筑工艺：是砖砌、整体捣打，还是模块化预制？

摸摸材料质感：听听敲击的声音是清脆还是沉闷？

看看细节处理：拐角、接缝、门框这些地方是怎么处理的？

一个好的炉衬，是经验、材料和工艺的完美结合。有时候车间里铝液质量老不稳定，气孔、夹渣不断，你费尽心思在精炼除气上找原因，结果问题很可能就出在炉衬那不断剥落的碎屑上——这活生生的案例，不正应了那句老话：“跟压铸件气孔、缩松死磕十几年，我发现问题八成出在熔炼炉上”。

想把这行干明白，就得不断钻进去看。关于更多熔炼炉的“内幕”，欢迎大家常来 好熔炉 转转，咱们一起切磋。下回，咱再聊聊燃烧器那“火候”的学问。
