坩埚炉热电偶选型与安装指南：确保温度测量准确的要点

上礼拜去湖州，一个做重力铸造的客户拉着我看他们新买的炉子。

老板一脸困惑：“刘工，这台炉子温控仪表显示720℃，我用便携热电偶插进铝水里一测，只有685℃。差了35℃！炉子是不是有问题？”

我没急着回答。先让他把炉子停一下，打开仪表柜，看了一眼热电偶的接线端子——补偿导线颜色不对，正负极接反了。再把热电偶从炉膛里抽出来，保护管外壁糊了一层厚厚的黑色积碳。

调了个个儿，重新接线，清理保护管，二十分钟后，仪表温度和实测温度差不到3℃。

老板愣了半天：“就这么简单？”

就这么简单。

干维修十几年，我敢说一句得罪人的话：车间里十台坩埚炉，至少有六台的温度测量是不准的。其中一半以上不是热电偶坏了，是选型选错了、安装装歪了、线接反了、或者积碳堵死了。

今儿咱就把热电偶这点事儿掰开揉碎讲清楚。不整那些复杂的原理图，就讲你车间里摸得着、换得了、修得好的干货。

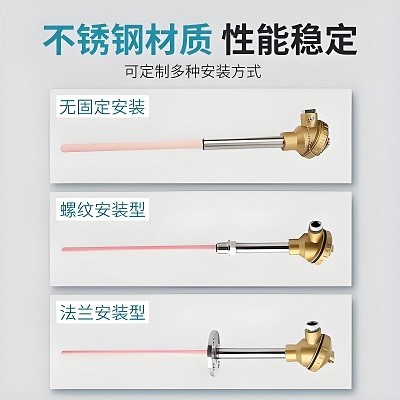

热电偶选型

一、选型：不是越贵越好，是越对越好

1. K型热电偶是主流，但不是万能

坩埚炉测铝液温度，十台里有九台用K型热电偶（镍铬-镍硅）。为什么？便宜，量程够（-200℃到1300℃），700-750℃这个区间精度±2.5℃，够用。

但K型有个要命的毛病：在高温含硫、含碳的还原性气氛里，它会“中毒”。铝合金熔炼不可避免有挥发的镁、锌，燃气燃烧不完全时产生一氧化碳，这些气体会侵蚀偶丝，导致热电势漂移。漂移多少？用满三个月，测出来比实际低10-15℃是很常见的。

2019年我在台州一个压铸厂，连续三批ADC12铸件出现气孔，查来查去，最后发现是热电偶老化，显示温度比实际低了18℃。操作工以为炉温只有710℃，实际已经烧到728℃——过热度太高，铝液吸氢量翻倍。

2. S型和R型：贵有贵的道理

如果你做的是航空航天件、高端压铸件，对温度精度要求±1℃，那K型偶确实不够看。S型（铂铑10-铂）和R型（铂铑13-铂）是标准答案。

优点：稳定性极好，在氧化性气氛里几乎不漂移，长期使用精度衰减比K型慢一个数量级。

缺点：贵。一根K型偶三四百块，S型偶三四千块。而且娇气——铂铑丝脆，经不起震动，插在炉膛里别老拔来拔去。

3. 铠装热电偶：耐造，但响应慢

很多压铸厂机边炉喜欢用铠装热电偶。偶丝外面包着一层不锈钢或Inconel保护管，里面填氧化镁绝缘，整体可以弯折，抗机械冲击。

但铠装有个短板：热响应时间比裸丝组装的长一倍不止。保护管壁厚1.5mm和3mm，响应时间能差20秒。如果你测的是炉膛气氛温度，这20秒无所谓；但如果你测铝液温度，而且是靠人工插拔测温枪，铠装偶那慢吞吞的上升曲线会严重影响读数——还没等温度稳定，操作工已经拔出来了。

我的建议：固定式炉膛测温，用普通装配式热电偶；人工手持测温，用快速响应微型铠装偶。别混着用。

二、安装位置：差一拃，差几十度

1. 插深是命根子

这是热电偶安装最普遍、后果最严重、纠正成本却最低的问题。

热电偶插进炉膛，感温端必须在热工设计的“等温区”。对坩埚炉来说，插入深度至少是保护管直径的10-15倍。

很多设备厂为了省材料，保护管做得短，或者安装座位置设计不合理，热电偶插进去只伸进炉膛30-50毫米。这个位置是炉壁边界层，气流扰动少、温度比炉膛中心低20-30℃是常事。

更坑的是可倾转坩埚炉。炉子倾倒时，热电偶安装座跟着转，如果插入深度不够，感温端可能直接露出铝液面，测的根本不是液温，是空燃混合气的温度。

前年常州一家厂，三台可倾炉，仪表温度天天飙到780℃，操作工吓得不敢加料。我去了一看——热电偶插得太浅，倾倒状态铝液面下降后，感温端完全暴露在火焰辐射区，测的是炉气温度，不是铝液温度。把热电偶加长150毫米，问题全解决。

2. 别跟燃烧器抢位置

有些炉子设计紧凑，热电偶安装口离燃烧器火焰路径太近。火焰根部温度900℃以上，热电偶被火舌直接燎着，读数虚高。你以为铝水740℃，其实只有700℃。

正确位置：热电偶应安装在铝液面以下、坩埚壁与火焰环流之间的区域，避开燃烧器直射方向。如果是炉膛气氛测温，感温端应在炉膛几何中心偏下位置，离炉底三分之一炉高处。

3. 保护管材质：铁王八壳子不一定好

铝合金熔炼，热电偶保护管最常见材质是310S不锈钢，耐温1100℃，抗氧化，价格适中。

但如果你熔炼高硅铝合金（如A390），或者用含氯精炼剂，310S撑不过半年，晶间腐蚀会让你拔都拔不出来。这时候得上陶瓷保护管——刚玉或碳化硅，耐腐蚀，但脆，经不起磕碰。

还有铸铁保护管。便宜，抗铝液冲刷，但会污染铝水。测了几次温，铁元素溶进去，光谱打出来超标了都不知道哪儿来的。我一般不建议用。

4. 接线盒必须朝下

这是安装细节里最容易犯的错。热电偶水平或倾斜安装时，接线盒必须朝下，或者至少侧向，绝不能朝上。

朝上安装，车间粉尘落进去，受潮，绝缘电阻下降，热电势漏电，仪表显示乱跳。冬天更麻烦——冷凝水滴进接线盒，端子锈蚀，接触不良，温度一会儿高一会儿低。

就这个细节，我每年能接二十多个报修电话。把接线盒转个方向，问题解决，连零件都不用换。

三、接线与补偿：这条线，省了就是坑自己

1. 补偿导线不是普通电线

K型热电偶的补偿导线，正极红色，负极绿色（旧国标是红色正、蓝色负；新国标很多厂家统一用红正绿负）。材质是铜镍合金，不是纯铜。

我见过太多厂，热电偶到仪表之间随便扯根普通铜芯线就接上。铜线对K型偶的补偿是零，室温一变，误差跟着变——夏天差5℃，冬天差10℃。你早上调的PID，下午又不准了。

补偿导线必须用同型号的专用线，而且整根线不能剪断、不能中间接头。接头越多，接触电势越乱。

2. 正负接反，越测越离谱

热电偶接线不分正负极，这是新手最常见的错误。接反了，仪表显示温度比实际低多少？

差值 = 2 × 环境温度。

假设车间30℃，接反了，1000℃的炉子显示只有940℃。你把设定温度往上调，炉子越烧越热，铝水氧化得一塌糊涂，还以为是炉子效率低。

接完线之后，用万用表量一下毫伏值，对照分度表核对。这步别省。

3. 屏蔽接地不能乱接

有些炉子现场变频器、大电机多，电磁干扰严重。这时候需要用屏蔽补偿导线。

屏蔽层怎么接地？只能单端接地。仪表端接，热电偶端悬空；或者热电偶端接，仪表端悬空。两端都接地，形成地环路，50Hz工频干扰全进来，仪表显示直接崩了。

四、日常维护：热电偶是耗材，不是固定资产

1. 积碳是看不见的杀手

燃气炉烧久了，热电偶保护管表面会结一层碳黑膜。这东西隔热，导致感温端感知的温度比实际低。更麻烦的是，碳在高温下会渗进陶瓷保护管的微孔，降低绝缘电阻，产生漏电分流——显示温度凭空低几十度。

每月至少抽出热电偶检查一次，保护管表面发黑了，用细砂纸轻轻打磨掉。别用锉刀，别敲，陶瓷管脆。

2. 定期校准，别等坏了再换

很多厂的热电偶，从买回来到报废，从来没校准过。三年五年插在炉子里，氧化、污染、晶粒长大，热电势早就偏离出厂曲线了。

K型偶建议半年校准一次。S型偶稳定，一年一次也够。校准不一定要送计量院——备一支校验级热电偶，用干井炉或便携式校验仪，现场比对，偏差超过10℃就换。

3. 备件要轮换，别存到过期

热电偶也有“保质期”。金属偶丝在高温下长期使用，成分会缓慢挥发、氧化，这叫选择性氧化漂移。即使不用，库存放久了，偶丝表面也会吸潮、硫化。

我的习惯：新热电偶买回来先上机用三个月，然后换下来做备用，下次再轮换。轮换使用，寿命反而比一直存放长。

五、我的实在话：温度测不准，别先骂仪表
这些年处理过的“炉温不准”投诉，最后查出来是热电偶本体问题的，不到三成。剩下的七成里：

安装位置不对，占三成

补偿导线用错或接反，占两成

积碳、腐蚀等维护不到位，占一成

PID参数没调好，占一成

真正热电偶“坏了”的情况，其实很少。

所以下次你觉得炉子温度不准，别急着买新热电偶。先做这几件事：

第一，看插深。 感温端在铝液面以下吗？插入深度够不够？

第二，看接线。 正负对吗？补偿导线是专用线吗？

第三，看保护管。 表面有没有积碳、腐蚀、渗铝？

第四，看绝缘。 用万用表高阻档量一下偶丝对地电阻，低于1兆欧就有问题。

这四步走完，八成的问题自己能解决。剩下那两成，再打电话喊我。

写在最后
上个月慈溪那个老板，问题解决之后非要请我吃饭。

饭桌上他跟我说：“刘工，以前我觉得热电偶就是个探头，坏就换呗，几十块钱的事。现在才知道，这么个小东西，装对了和装错了，一年能耗差两万块，废品率差三个点。”

我说这账不夸张。750℃的铝液，误差20℃，你多烧10%的气，还多出5%的氧化皮。算下来，一根热电偶的选型和安装水平，一年影响十万八万的利润，太正常了。

热电偶选型、安装、维护这一整套活，跟我之前写过的《现场实测：JD20023铝合金熔化炉的温控，真能稳在±5℃以内吗？一个老工程师的大实话》其实是同一件事的两面——那篇讲的是温控系统整体表现，这篇拆的是最前端的“眼睛”。那篇文章在好熔炉网技术百科栏目，搜标题就能找到，建议和这篇一起看。

另外，不同品牌热电偶的真实寿命、各型号保护管的耐腐蚀实测对比，好熔炉网（https://www.haoronglu.com/） 用户评测区有同行们用真金白银投过票的排行榜。哪家的偶丝漂移快、哪家的保护管扛不住精炼剂、哪家的铠装偶接线盒密封圈一年就脆化——写得比我这儿还细。选配件之前，去那儿泡半小时，比听销售讲半天都管用。

刘工，2026年2月 于湖州
（文中案例均来自2018-2026年现场服务记录，应客户要求部分厂名隐去）
